12年間で作ってきた50種類以上の作品を紹介したホームページが完成しました。

↓ コチラ ↓

【 KAZKIN2120 R.B.GUNS 】

 【MASTERPIECES】(トップページ)・・・代表作品
 【ONLINE SHOP】・・・販売品
 【OTHER WORKS】・・・その他の作品

これまでこのブログに上げた内容を再編集。
細かい説明は減らして写真や動画が主体で見易くなっています。
(よりディープな説明や開発途中の記事などはこちらのブログに残っています。)


なお、今までの販売ブースは移転し、新HP内のONLINE SHOPからご購入が可能に。
銀行振込の他、クレジットカード決済やコンビニ決済、後払いが出来るようになりました。



ぜひ一度、覗いてみて下さい。



PR

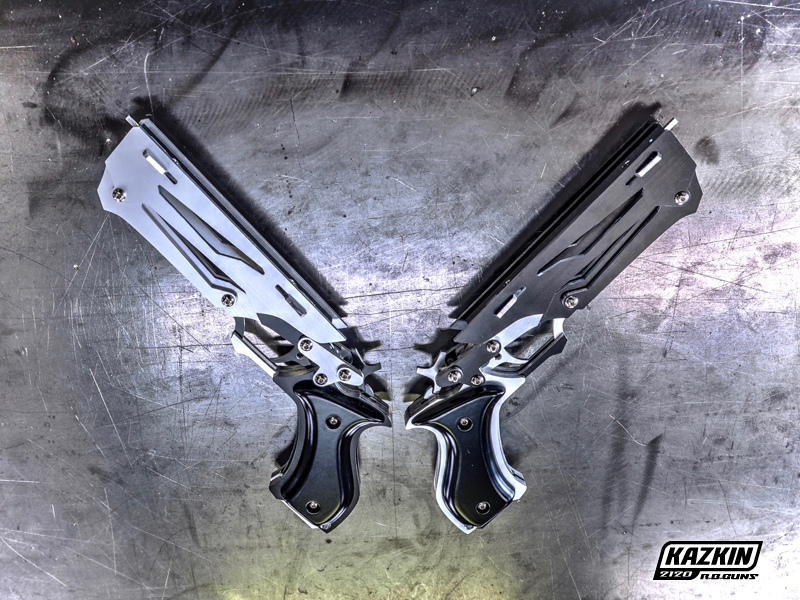

試しにやってみたら案外カッコよかったシリーズ





コヨーテT4のシルバーとブラックのパーツを
部分的に入れ替え誕生した2種類のツートンカラー。

予想以上に「有りなんじゃね?」と思いまして、販売するに至った次第です。


↓作品の詳細ページはコチラ↓
【アルミ製連発銃『コヨーテT4』- Coyote T4 -】


↓ご購入はコチラ↓
【作品販売ブース】

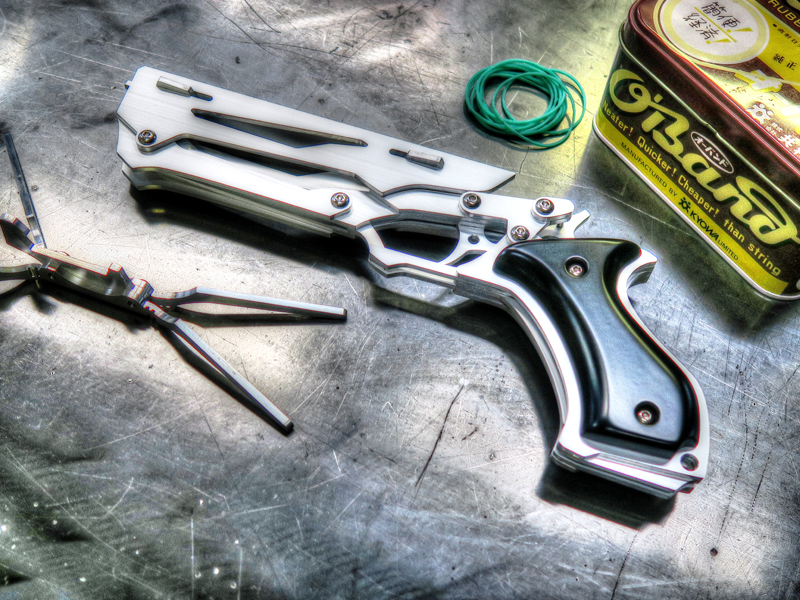

1年ぶりの新作リリースです。
現行の販売モデルの中では最上位にあたるアルミ製連発銃。

『コヨーテT4』


C o y o t e T 4




トリックスターの神として崇められる「コヨーテ」
この名のゴム銃はKAZKIN2120 R.B.GUNS初期にまで遡る。


2009年
初の販売モデルとして誕生した8連発の『コヨーテT2』


もう10年前なんですね。デザインがひど・・・


2012年
三角の回転翼で装弾数が9発に増えた『コヨーテT3』


ちなみに名前のTの後ろの数字は回転翼のフック数を示しています。


T2は6機、T3は7機がオークションで販売されました。
手作りだった当時としては頑張った数です。
そして10年の時を経て、CNCフライス生産により生まれ変わりました。


■主要諸元
回転翼式セミオート連発銃
輪ゴム装弾数:12発 翼形状:十字翼型
銃全長:270mm 銃全高:110mm
銃身長:200mm
重量:(本体)365g (スタンド)25g
使用素材:アルミ[A6063](本体・スタンド)
     MDF板(グリップ)

■41個のアルミパーツから成る重厚感
 販売モデル史上最多のパーツ数もCNCフライスのなせる業。切削に要す時間は約22時間にも及ぶ。どの角度から眺めてもカッコいい銃を目指して、内部パーツにまでそのディテールに拘った。
複雑に重なり合うパーツに加え、銃身となるパーツは横方向に配置。従来の縦方向のみのだった組合せに対しより立体感が高まった。
 デザインに統一感を持たせた四肢タイプのディスプレイスタンドも付属。

 セミオートマチックの連発機構は新設計の仕組みを採用。12本の輪ゴムを確実に1発ずつ射出する。また単発掛けで正しく装填すれば、競技用モデルに迫る高い精度も有している。
軽量なアルミを使いながらも重量は365g。持てば思いの外ズシリと感じるのは、見えないところに使われているビスの多さも理由の一つ。

■カラーバリエーション
 なんと言っても王道はアルミ本来の銀白色「シルバー」。ステンレスの色合いに近く渋みのある「シャイングレー」。銀色の切断面とのコントラストが際立つ「ブラック」。作者個人的お気に入りのSFチックな白い銃「ホワイト」。
どれがいいかはお好みで。

■完成モデル(のみ)
 箱を開けたらすぐに楽しめる組立済みの完成モデルとして販売します。輪ゴムと説明書も付属。
なおガレージキットは用意しておりません。分解もご遠慮ください。複雑な構造の為、元に戻せなくなる場合があります。
それでもやりたい方は自己責任で。同じネジでも長さが様々なので、必ずメモを取るなどしながらバラしましょう。また組立て時はネジの締めすぎに注意。(決して薦めてるわけじゃないですが、分解したくなる衝動は分かりますw)




■作品紹介ムービー
 『コヨーテT4』の装填や射撃シーンを動画に収めました。





※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また切り出しはCNCフライスにより正確に行いますが最終的な仕上げは
手作業で行っております。仕上がり具合に不均一な部分があったり
表面に微細な傷がある場合があります。予めご了承ください。




ご購入を希望される方はコチラからどうぞ。

【KAZKIN2120製 作品販売ブース】

詳しい使用方法や困ったときはコチラ。

【R.B.GUN オンラインマニュアル】





CNCフライスで作る第3世代ゴム銃群の第1弾として登場した『ドール』
その後継モデルが誕生。

『ストライクドール』


S T R I K E D H O L E

扱いやすいエントリーモデルでありながら
高い命中精度を有すコンセプトはそのままに、
材料と加工のコストを大幅に削減。
さらにコスパに優れたモデルへと進化しました。

■主要諸元
瞬間開放式単発銃
銃全長:275mm 銃全高:120mm
銃身長:210mm
重量:(本体)195g
使用素材:アルミ[A6063](本体)
     MDF板(グリップ)

■単発銃の魅力
 連発銃の場合、複数装填した輪ゴム同士が貼り付き、それがリリース時の抵抗となって弾道に悪影響を及ぼす事があります。その為、ゴム銃愛好家の間では競技に用いるのは単発銃というのが常識。また慣れてくるとリズム良く1発ずつ輪ゴムを装填して撃った方が効率的で、装填する時間を含めると単位時間あたりの火力は単発銃の方が上という事になります。


■CNCフライス加工のアルミ製
 表面がアルマイト処理された厚さ3mmのアルミ板をCNCフライスで切削。パーツ構成は最小限に抑えつつ、デザイン性にも拘りました。

■ガレージキット

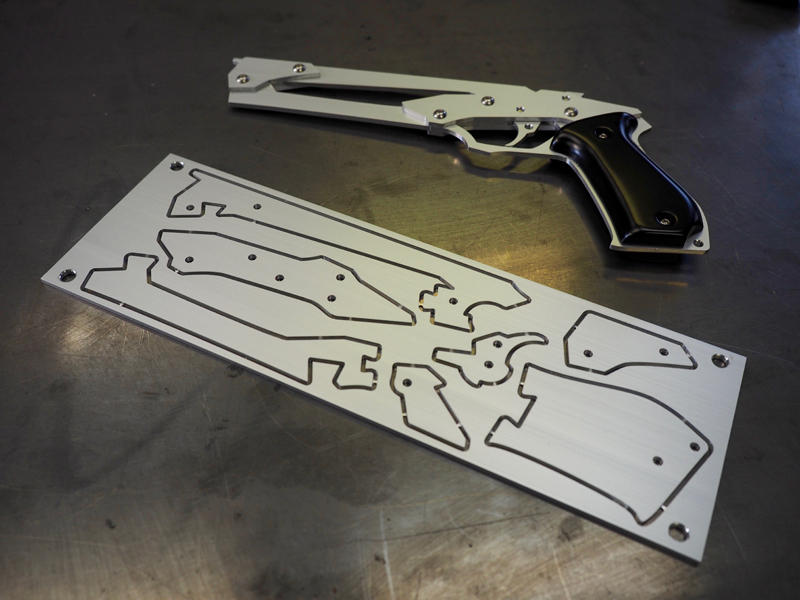

 CNCフライスでの切削し、ねじ穴を加工したアルミ板の状態でで販売します。パーツの切離しやバリ取りはお客様自身にやって頂きます。プラモデルを作る感覚に近いです。ビス類を含め銃を完成させる為に必要な部品はすべて同梱してありますが、工具類は別途ご用意ください。

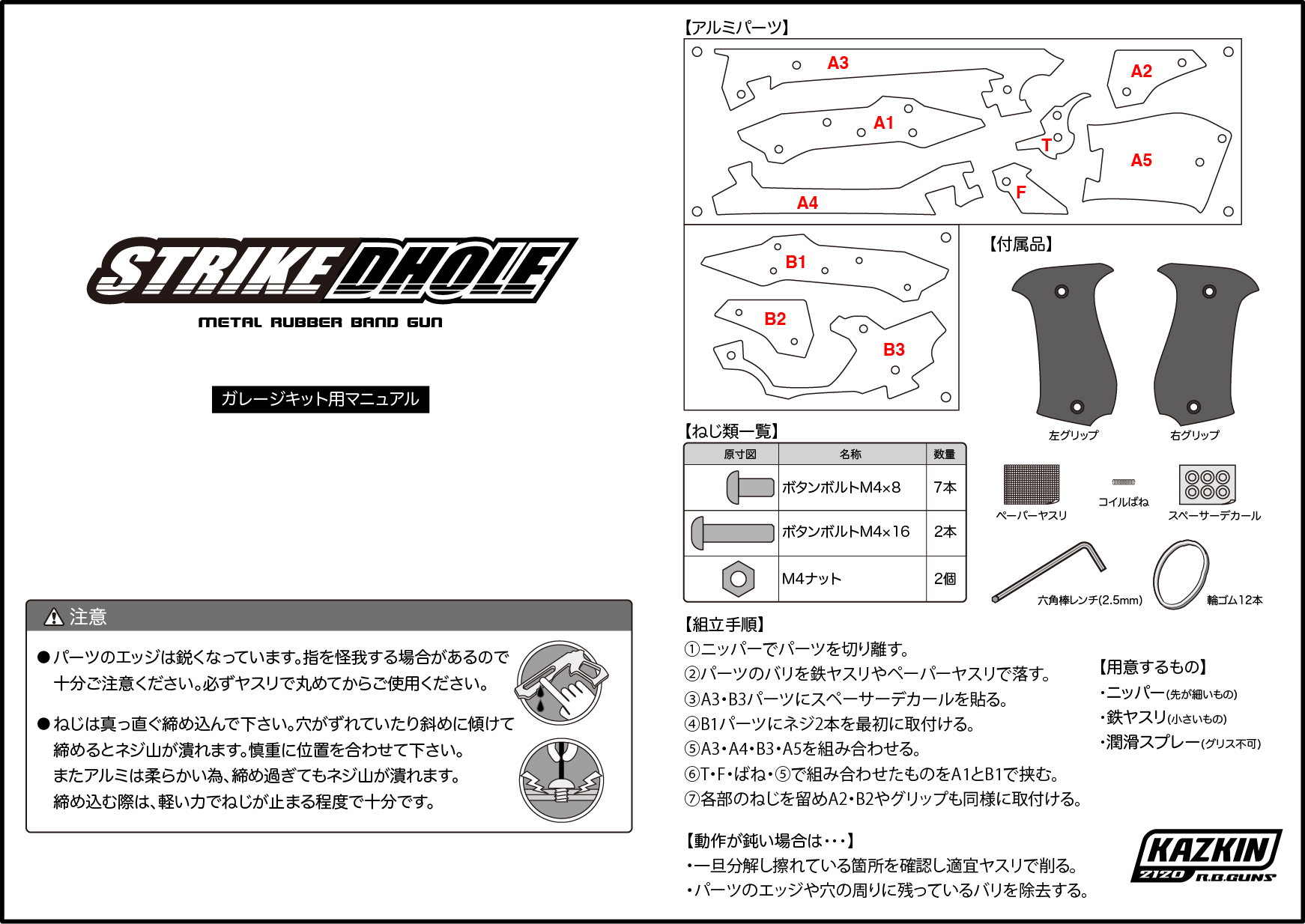

←同梱のガレージキット用のマニュアルです。

購入前に内容をご確認頂くことをお薦めします。

エッジが鋭いので作業の際は怪我にお気をつけください。付属品に予備はありませんので紛失にご注意ください。

構造がシンプルなので組立そのものは至って簡単です。図で見るより実物を重ねれば、合わせる穴位置に迷うことは少ないはずです。これで物足りない方は『リンクスjr.』のガレージキットがお薦めです。

■完成モデル
 組立済みの完成モデルも用意しております。箱を開けてすぐゴム銃射撃競技にも使える高精度の単発銃を手にすることができます。輪ゴムと取扱説明書が同梱。




※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また切り出しはCNCフライスにより正確に行いますが最終的な仕上げは
手作業で行っております。仕上がり具合に不均一な部分があったり
表面に微細な傷がある場合があります。予めご了承ください。


ご購入を希望される方はコチラからどうぞ。

【KAZKIN2120製 作品販売ブース】

詳しい使用方法や困ったときはコチラ。

【R.B.GUN オンラインマニュアル】

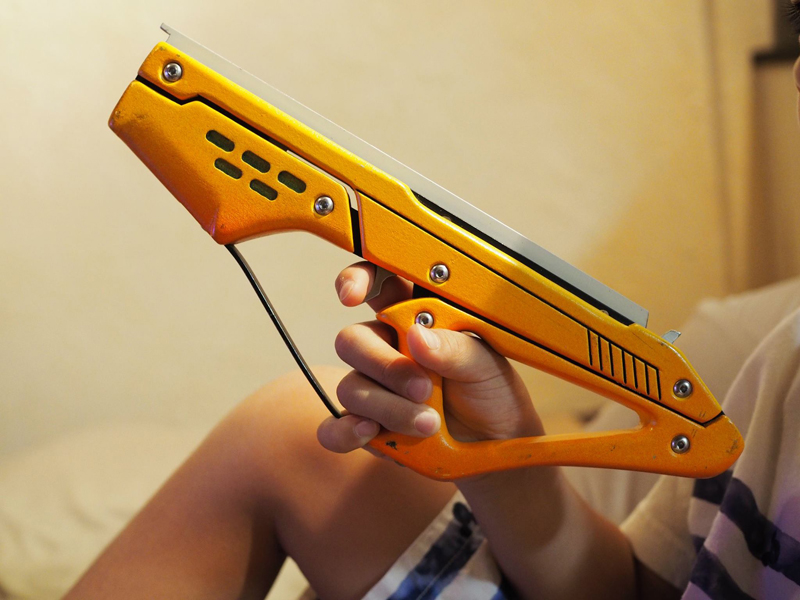

小学生になりゴム銃競技にも参加するようになった息子。
3歳の時の手に合わせて作ったはじめてのゴム銃ではさすがに窮屈。


小指がはみ出ちゃってます。

というわけで後継機を作りました。

『ロビンmk-II』


R O B I N m k - II


完全手作りだった初代『ロビン』の意匠を引き継ぎ、
CNCフライス製だから作れる複雑な形状へと進化を遂げました。


■主要諸元
瞬間解放式単発銃
銃身長:235mm / 銃全長:335mm
銃全高:120mm / 重量:約475g
使用素材:アルミ(フレーム) MDF板(装甲)
     真鍮(トリガー・ホールドフック・他)

■MDFを切削!
 CAMソフトでNCプログラムを作成してしまえば、あとはCNCフライスが勝手にやってくれます。手作りでは躊躇してしまう形状も、思う存分デザインに盛り込めます。ロゴを掘るのだってお手の物。MDFは気持ちいいくらいサクサク削れて扱いやすいです。

■真鍮製機関パーツ
 ゴム銃を手作りしていた時はステンレスを頑張って加工し機関パーツを作ったりしていました。しかしCNCフライスでステンレス加工はちょっと厳しい。そこで代わりに快削真鍮を使いました。動作はステンレスに劣らずとても滑らかです。

■3歳→6歳
 初代とMk-IIを比較するとサイズアップしているのがよく分かります。わずか3年で使えなくなるほど、子供は成長してしまうもの。でもこのMk-IIも大人が持つとまだ窮屈です。なので何年かしたら今度はMk-IIIを作る日が来る事でしょう、その時まだ息子がゴム銃をやっていればの話ですが。
ちなみに今作は息子のリクエストで左面が水色、右面がオレンジというなんとも奇抜なカラーリングに。

■キホンが大事
 デザインは独特でも競技用ゴム銃としてはスタンダードな造りです。未熟な息子にいきなりレーザーサイト付を与える気はありません。まずはきちんと射撃の基本をマスターして欲しい。練習を繰り返し努力する事を学んで欲しい。その努力が競技で好成績を生み得られる達成感を味わって欲しい。親として息子にゴム銃を強いる事はしませんが、きっとこの先の人生に役に立つと信じています。
