CNCフライスを導入しアルミ製のセミ手作りモデルの販売を始めましたが、
仕上げ工程の自家製アルマイト処理には纏まった時間が必要な為、
『ドール』『リンクス -Global Edition- 』もなかなか作れない状態。

ちなみにアルミはアルマイト処理をしていない生板のままだと、
表面に傷が付きやすく見た目も良くありません。

そこで予めアルマイト処理された材料を切削する方法に変更。
仕上げ工程が不要になり価格を下げる事に成功した新たな『リンクス』の派生機

『リンクス jr.』


L y n x j r .

廉価版ながらオリジナルに見劣りしないよう
細部に渡り拘り抜いたデザインに刷新。

オオヤマネコは仔猫でも侮れない。



■主要諸元
回転翼式セミオート連発銃
輪ゴム装弾数:8発 翼形状:十字翼型
銃全長:230mm 銃全高:123mm
銃身長:190mm
重量:(本体)295g (スタンド)25g
使用素材:アルミ[A6063](本体・スタンド)
     MDF板(グリップ)

■ジュニアといっても
 銃身長が少し短くなった程度でサイズはオリジナルとほぼ同じ。グリップもオリジナルのものを流用している。
大きく異なるのは重量。オリジナルはステンレス製で900gなのに対しジュニアはアルミ製で295g。
なお回転翼を制御するスライドパーツはステンレス製にすることで、オリジナルに迫る滑らかで確実な動作を実現。

■ディスプレイスタンド
 四肢タイプのディスプレイスタンドを新設計。
軽量なリンクスjr.に合わせ極限までスリムなデザインに。
着脱は従来と同様ワンアクションで行うことが可能。

■ガレージキットも用意
 CNCフライスでの切削を終えたアルミ板に穴の追加工(タップや皿ざぐり)をした状態で販売します。パーツの切離しやバリ取りはお客様自身にやって頂きます。誰にでも組立を楽しんでもらえるリンクスの組立キットとは違い、本格的なキットです。プラモデル作りなどが苦手な方は購入をご遠慮ください。ビス類を含め銃を完成させる為に必要な部品はすべて同梱してありますが、工具類は別途ご用意ください。

←同梱のガレージキット用のマニュアルです。

購入前に内容をご確認頂くことをお薦めします。

エッジが鋭いので作業の際は怪我にお気をつけください。またピンの打ち込みもお客様自身にやって頂きます。付属品に予備はありませんので紛失にご注意ください。

組立そのものはそれほど難しくはありません。図で見るより実物を重ねれば、合わせる穴位置に迷うことは少ないはずです。ただしネジの長さは図をよく確認し、間違いのないよう注意しましょう。


2017.10追記
※スライドパーツがステンレス製から真鍮製に変更になりました。
 ステンレス製の在庫が無くなり次第、真鍮製に切り替わります。
 どちらも適した素材ですので使用上の変化はありません。


■作品紹介ムービー
 『リンクス』の装填や射撃シーンを動画に収めました。





※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また切り出しはCNCフライスにより正確に行いますが最終的な仕上げは
手作業で行っております。仕上がり具合に不均一な部分があったり
表面に微細な傷がある場合があります。予めご了承ください。




ご購入を希望される方はコチラからどうぞ。

【KAZKIN2120製 作品販売ブース】

詳しい使用方法や困ったときはコチラ。

【R.B.GUN オンラインマニュアル】



PR


ステンレス製『リンクス』
長いこと品切れでご迷惑をお掛けしております。

ステンレス製量産モデルは、生産体制が変わり
今までより完成までの時間が多く掛かってしまいます。

そこでそれを補うためにアルミ製の『リンクス』を作りました。
CNCフライスで切削し、アルマイト処理で仕上げた「セミ手作りモデル」です。


また長年ご要望を頂いておりました海外から購入を
この製品では、対応できるようにしました。

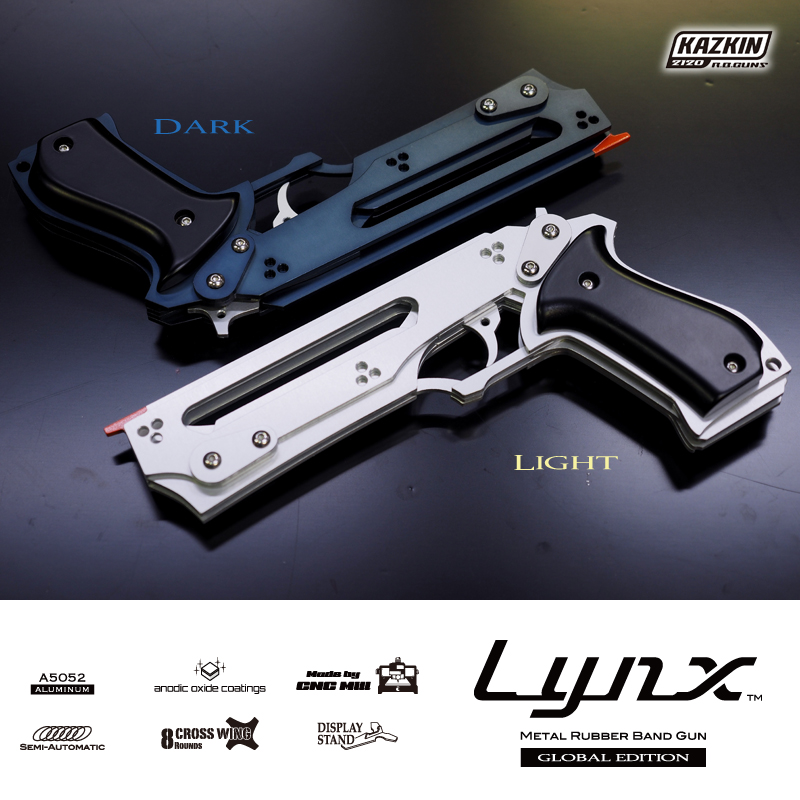

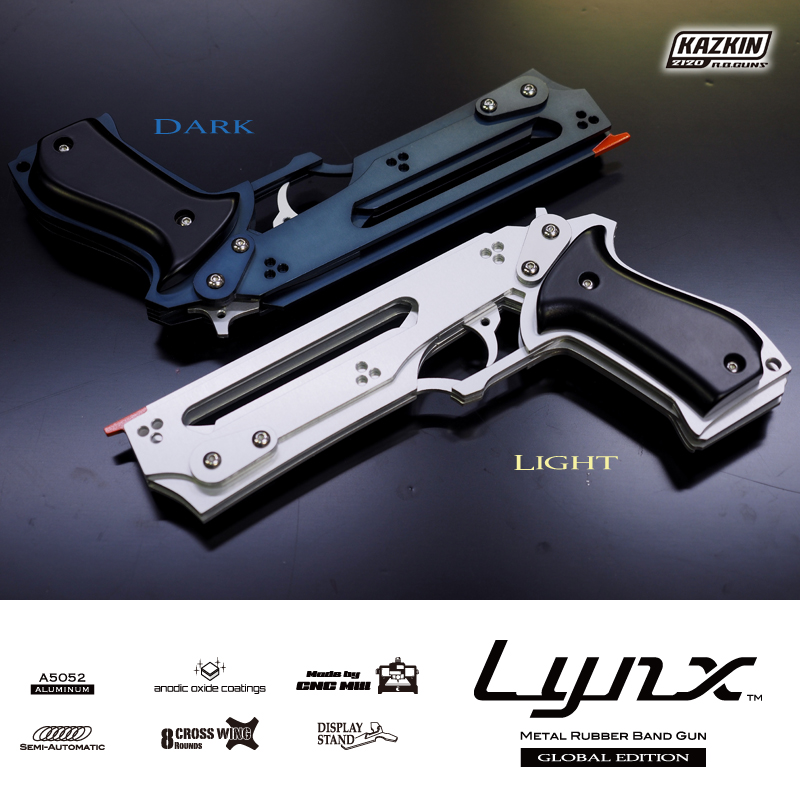

リンクスの海外輸出仕様=『LYNX -Global Edition- 』です。
(もちろん日本からでもご購入頂けます。)



アルミの地のシルバー色のままの「Light」と
薄く黒い染料で着色した「Dark」
2色のアルマイト仕上げが選択できます。

なおステンレス製と違いネジ山が潰れやすいことから、
キット販売は無しで「完成モデル」のみとさせて頂きました。

ステンレス製は900gと呆れるほど重かったのですが、
アルミ製のこちらは425gと程よい重量感。
まぁこの違いは好みが分かれるところだと思います。

セミ手作りモデルは手間や時間的な問題で沢山作ることが出来ません。
割高になりますが希少性も高いです。ぜひご検討ください。

↓ご購入はこちらから↓
【KAZKIN2120 作品販売ブース】




2009年の夏に販売を開始した初めての量産販売モデル『フェンリル』
お陰さまで5年経過した今もロングセールスを記録しています。

とはいえ他の選択肢がないのもまた事実。
新たな量産モデルの登場を待ち望む声にお応えするべく、、

ついに出来ました!
開発に1年半も掛かりましたが・・・。

第二の量産販売モデル
『リンクス』


L y n x

セミオートマチック式 8連発が奏でる爽快感
900gという圧倒的な重量感
自分で組立てる達成感
心を揺さぶる何かがここにある───



【 Lynx 】とは
オオヤマネコの英名。





長らくお伝えしてまいりました新型モデル『リンクス』
発売までの事前情報は今回の更新がラスト。

で、

最後にお伝えするのはこちら!




ユーザーズマニュアル!!

取説です!


組立ての手順を誰にでも分かり易いようイラストで解説。
LEGOブロック然りガンプラ然り、組立キットには欠く事の出来ない小冊子。
それは完成するまでの道のりを楽しく導いてくれるガイドさん。

僕自身、子供の頃プラモを買ったら、家に帰るまで我慢できず、
その場で箱から出した取説を読んで逸る気持ちを抑えていました。
そんなわけで組立キットの取説には強い思い入れがあります。

今回の『リンクス』開発の一環で、自分がその取説を作る側の立場になれ、
なんかもぅ、とてつもない夢が叶った気分です。



独学で学んだIllustratorを駆使して作った全12ページのデータ。
オフセット印刷による鮮やかな仕上がりの助けもあって、
どうにかそれらしい出来栄えになりました。
見易さを追求したモノクロA5横使い、紙質にも拘りました。

なお、組立説明の他に装填方法や狙い方なども記載してあり、
「組立キット」だけでなく「完成モデル」にも付属品として同梱しております。
撃ったり飾ったりするだけでなく、分解と組立もぜひ楽しんで頂きたい。


ひとまず取説だけでも見てみたいって方もいらっしゃると思います。
そこでPDF版電子マニュアルを先行して公開しておきます。

こちら→【 LYNX User's Manual 】

突然ですがここで間違い探しクイズ!
組立説明図の中で、部品の重なりが間違っている所があります。

大量な部数を印刷してしまった後に発覚したので、そうとうショックです(´ヘ`;)

実際に組み立てれば答えは簡単だと思いますが、画像だけでも解るかな?
解った方はどうぞ密かにほくそ笑んでくださいw


7月下旬発売予定(もしかしてちょっと延びるかも)
組立てキット21500円/完成モデル23500円
お問い合わせ・ご予約はこちらです。






発売迫る新型モデル『リンクス』。

すでに設計は完了しており、現在は知り合いの方に組立てモニター調査を実施し、
頂いたご意見をもとに、組立て手順を収めた“ユーザーズマニュアル”を作成する段階。
およそ1ヶ月後の発売を目指しラストスパートです。

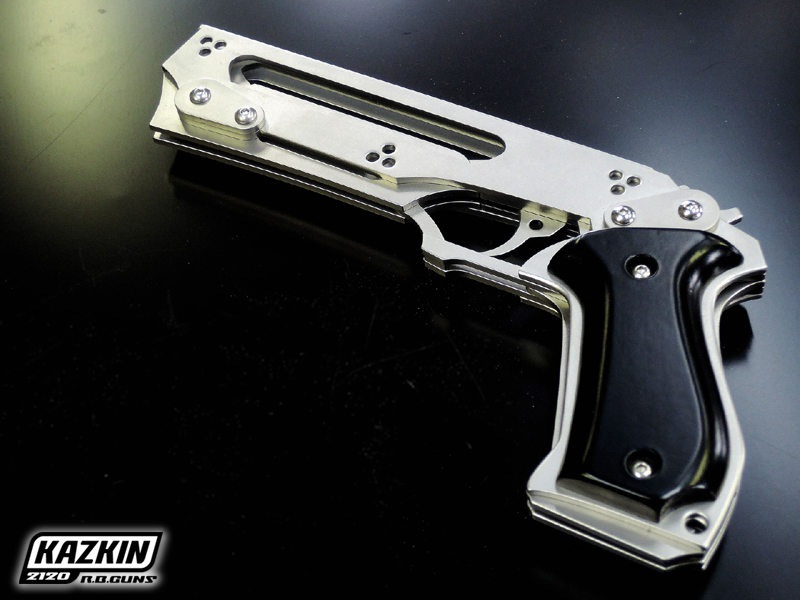

ステンレス製セミオートマチック式連発銃。
重量は900g 装弾数は8発です。
フェンリルよりも約1.5倍も重くなりましたw
一方、装弾数は少なくなりましたが、命中精度や狙い易さが向上しています。




5年前にフェンリルを完成させた時は、量産モデルといっても
僕の作品を熱望してくれる方に一通り行き渡ったら生産終了
ぐらいに思っていたので、商品としては何かと手薄な部分がありました。
説明書とか自宅のプリンターで印刷しただけだし。
もっとちゃんとすれば良かったなと後で後悔した反省も踏まえ、
今回のリンクスは商品としての完成度にも気を配りました。




開発期間の1年半、ワンオフモデルにはない量産ならではの制約に阻まれようと
貫き通したのはワンオフと変わらぬ「自分が作りたいものを作る」という拘り。

いよいよです。
1人でも多くの方に、こんなオッサンの熱きロマンを感じて頂けますように。


7月下旬発売
組立てキット21500円/完成モデル23500円
お問い合わせ・ご予約はこちらです。
