かつて、ひと月という月日を掛けて完成させた初の作品『銀狼』、、
複雑でシビアな機構。手作業によるステンレス加工。量産は夢のまた夢でした。

それから1年────
水面下で『銀狼』の遺伝子を継ぐ“フルメタル輪ゴム銃”の開発計画が発足。
ステンレス製セミオートマチック式連発銃としては初めての量産化。
2ヶ月に及んだこの計画は、試作モデルの製作を経て、どうにか成功しました。


KAZKIN2120製R.B.GUN販売モデル 第4弾
『フェンリル』


Fenrir

セミオートマチック式 12連発 リコイルギミック
「ステンレスの魔狼」が今、雄叫びを上げる───





■主要諸元
回転翼式セミオート連発銃
輪ゴム装弾数:12発
翼形状:歯車型(フック数:6)
銃全長:240mm 銃全高:125mm
銃身長:200mm
重量:(本体)590g (台座)150g
使用素材:ステンレス[SUS304](本体・台座)
       MDF板(グリップ部)


■機関部の仕組み
 トリガーを引き始めるとスライドが前進し、回転翼を解放(最後尾のツメがストッパーとなる)。さらに引くと、スライドがバネの力で後退し、ゴムを発射したのち、回転翼を制止。次弾の発射スタンバイ状態になる。見た目にも楽しいリコイルギミックがメカ好きの心をくすぐってくれるw
(似た機構を持つ『ウォンバット02』の記事にカラクリ動画を掲載。)

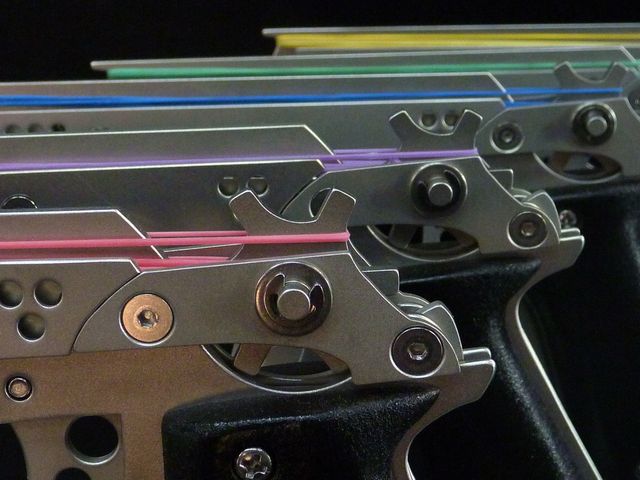

■これはゴム銃です
 何も知らない人がこの銃を見たらどう感じるだろう?
すぐにはゴム銃だと解らないであろう金属の質感。
でも一たび輪ゴムを装填すると、そのギャップが…w

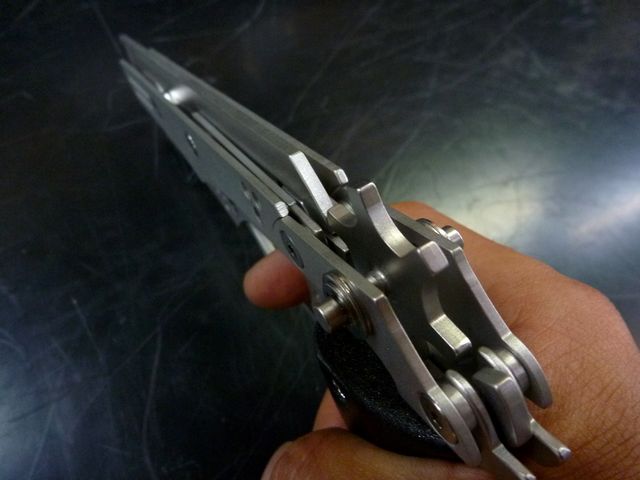

実銃と外観上大きく異なるのは、メカメカしく露出した回転翼。後端部に位置しておりゴムが掛けやすく銃を撃つ手(利き手)の親指で回せる為、リロードが行いやすい。

詳しい装填方法は【オンラインマニュアル】をご覧ください。
※フェンリルは撃つ時にトリガーを奥まで目一杯に引いて下さい。
トリガーを途中で止めて戻すと、戻した時に発射されます。


■レーザーのなせる業

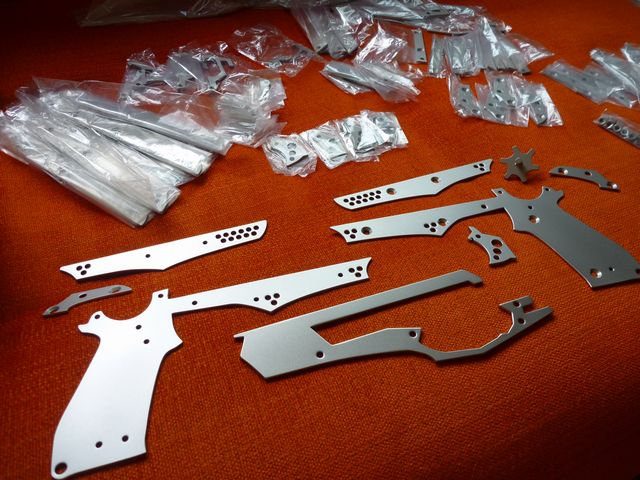

 複雑な形状のステンレスパーツの切り出しはレーザー加工機が行う。当り前なのかもしれないけど、その切り口の美しさたるや・・・。これまで自分で切っていたものと比べると、仕上がり的にも時間効率的にも、その差は歴然。

 でもMDF製グリップは僕の手作りです。削り出し、塗装など「手作りには手作りの味がある」は、この部分にだけ残されていますw

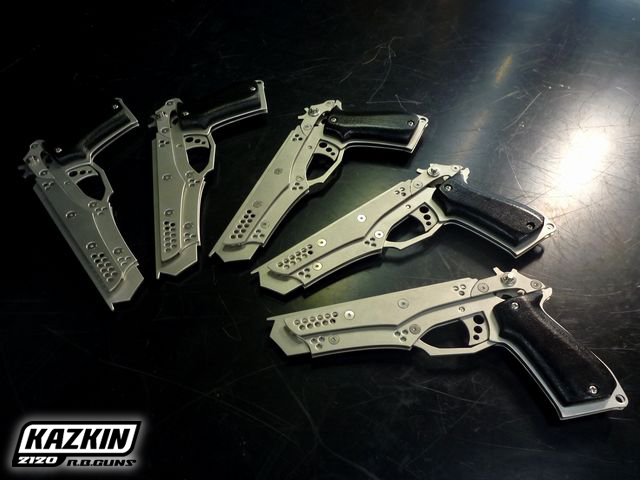

■量産するという事
 これまでの販売モデル製作には、自らの手間と時間を費やしていましたが、今作では切断・穴加工・研磨仕上げをそれぞれ業社さんにお願いしています。そうでもしなけりゃ、とても複数作るのは困難な素材だし構造なのです。
お陰でこちらの肉体的負担は減ったものの、金銭的負担は増えました^^;



■表面仕上げ
パーツの仕上げは2種類。同じ“メタリック”でも質感はそれぞれ。お好みの仕上げをお選びください。

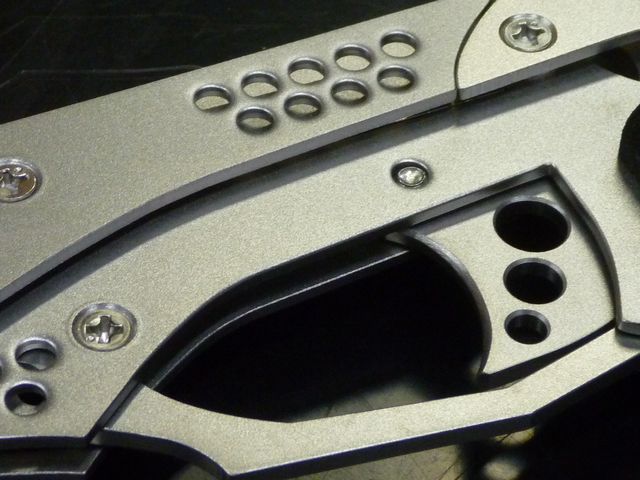

←【サンドブラスト仕上げ】
 表面がむらなく均一で、遠目にはややマットな質感です。光に照らすと細かなキラキラとした輝きが美しい。
サンドブラストとは、微細な無数の凹凸を施し、いわゆる「梨地」という半光沢の地肌を作る表面美装技法です。

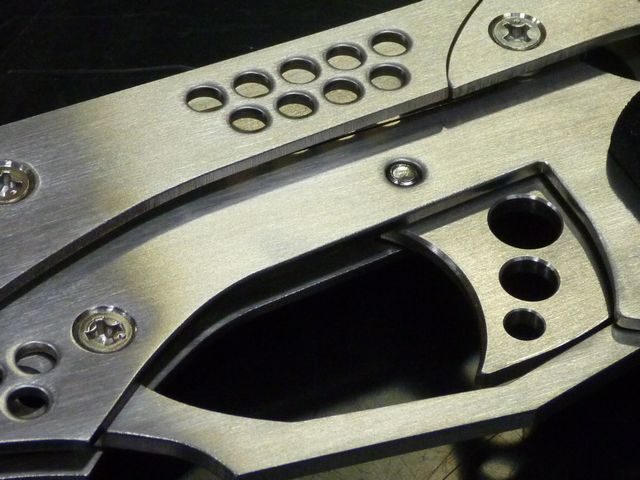

←【ヘアライン仕上げ】※生産終了
 主に銃の長手方向に髪の毛のように細かい線が無数に入っていて、よく光を反射します。ステンレスの仕上げとして頻繁に利用される技法で、いかにも“メタリックな質感”を醸し出します。

違いが判りに難いですかね^^;
画像クリックで拡大します。

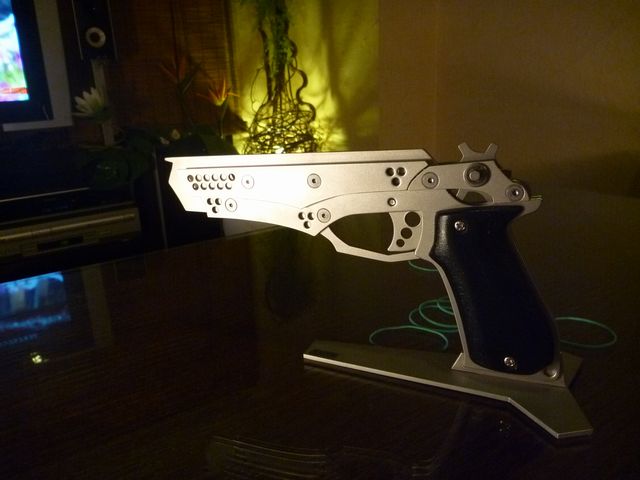

■ステンレス製台座付属
 金属ならではの質感。銃の形をした怪しげなメカ。男心くすぐるインテリア雑貨として、飾るだけでも十分な存在感を醸し出してくれるはず。空撃ちするだけでもギミックが作動するので、台座から外し手に取るだけでも遊べるし。
んで、時には弾を装填し家中を輪ゴムまみれにして貰いたいなぁとw

その他、輪ゴム(#16)12発と取扱説明書が付属します。

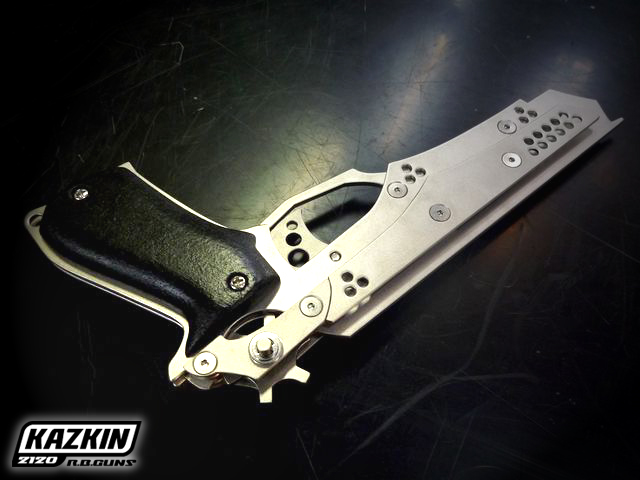

■量産仕様のモデルがコレ
←こちらが実際に量産販売を行うモデルです。
先行販売モデルと若干仕様が異なります。
またサンドブラストとヘアラインの各仕上げの比較など
詳細はコチラにて↓
   【『フェンリル』サンドブラストとヘアライン】

※ヘアラインモデルも回転翼(歯車パーツ)と台座は
サンドブラスト仕上げとなります。




■作品紹介ムービー
 『フェンリル』の射撃シーンや装填方法を動画に収めました。

YouTube



ニコニコ動画


※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また切り出しはレーザー加工機により正確に行いますが最終的な仕上げは
手作業で行っております。仕上がり具合に不均一な部分があったり
表面処理にムラがある場合があります。予めご了承ください。



【販売は終了しました。】


詳しい使用方法をお知りになりたい方はコチラ。

【R.B.GUN オンラインマニュアル】

輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 フルメタル輪ゴム銃 自作 DIY 製作 作り方 販売 ゴム銃競技 フェンリル Fenrir ステンレス セミオート 連発銃 銀狼 シルバーウルフ KAZKIN2120 KAZKIN2120 R.B.GUN R.B.GUN
