2009年の夏に販売を開始した初めての量産販売モデル『フェンリル』
お陰さまで5年経過した今もロングセールスを記録しています。

とはいえ他の選択肢がないのもまた事実。
新たな量産モデルの登場を待ち望む声にお応えするべく、、

ついに出来ました!
開発に1年半も掛かりましたが・・・。

第二の量産販売モデル
『リンクス』


L y n x

セミオートマチック式 8連発が奏でる爽快感
900gという圧倒的な重量感
自分で組立てる達成感
心を揺さぶる何かがここにある───



【 Lynx 】とは
オオヤマネコの英名。

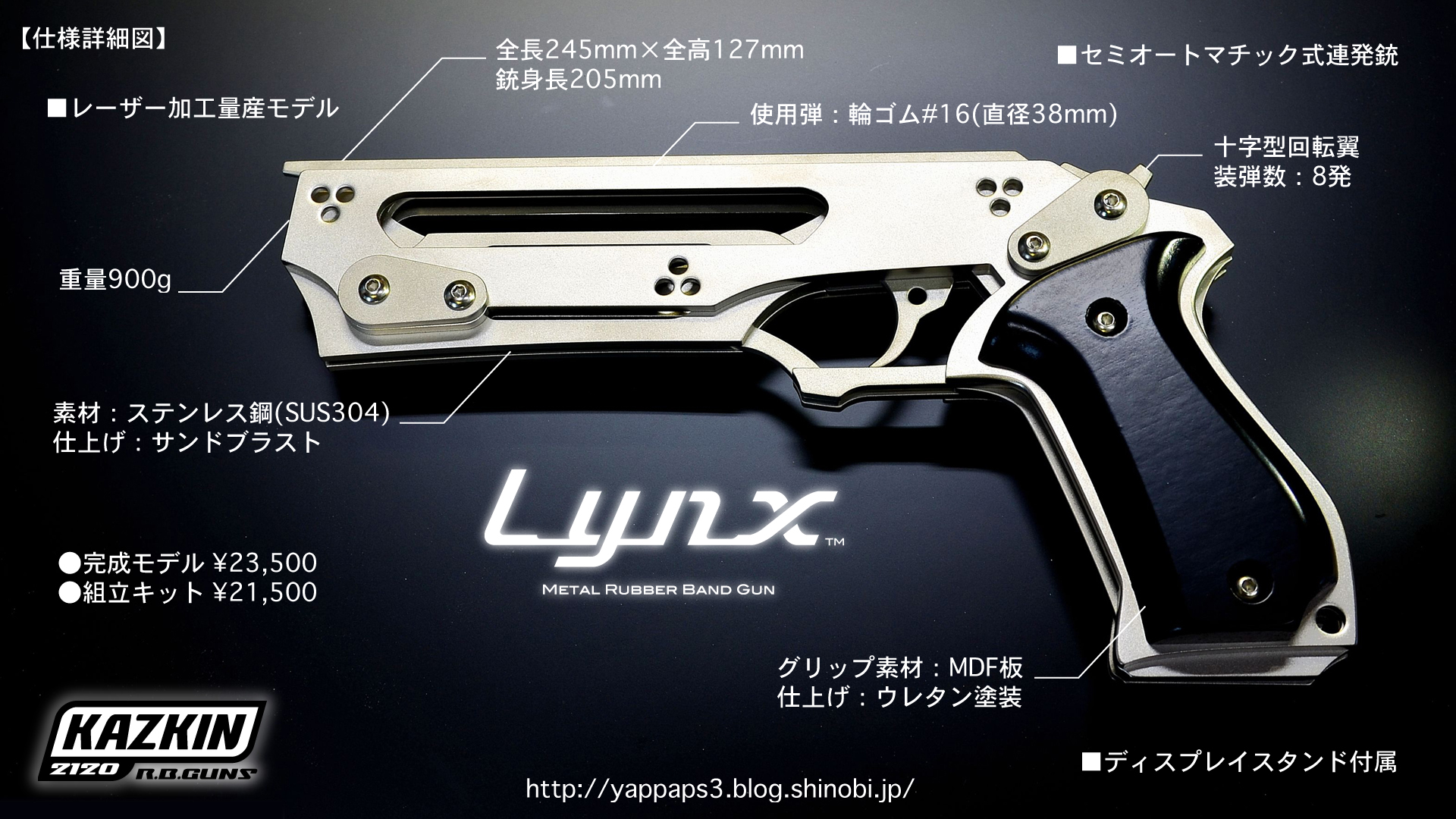

■主要諸元
回転翼式セミオート連発銃
輪ゴム装弾数:8発 翼形状:十字翼型(フック数:4)
銃全長:245mm 銃全高:127mm
銃身長:205mm
重量:(本体)900g (スタンド)145g
使用素材:ステンレス[SUS304](本体・スタンド)
       MDF板(グリップ部)

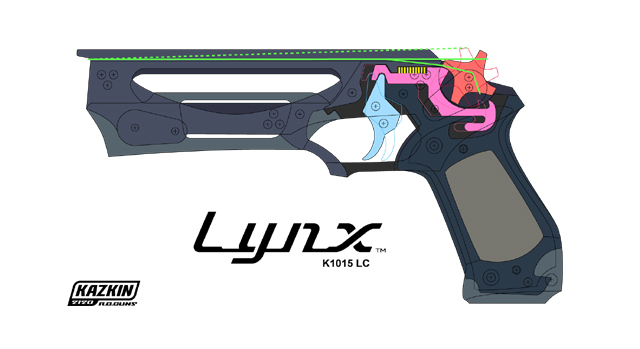

■機関部の仕組み
 組立キットを前提とした設計の為、確実性と安定性を重視したシンプルなセミオートマチック式となっている。トリガーと連動するスライドシアの前後のツメが交互に回転翼を制止する。いつもの1本のバネでまかなうモノ・スプリング構造だが、圧縮バネを使ったのは今作が初めて。

■狙いやすいセミオートマチック式8連発
 回転翼は手裏剣のような十字型をしており、4ヶ所のフックに2周分の輪ゴムを掛けて装弾数は8発となる。装弾数は少なめだがフックの数を4ヶ所に抑えることで射撃の際、照準合わせに用いる銃身上端のラインを遮らなくなるため、狙い易く命中率アップに貢献してくれる。
 また競技に多用される瞬間開放式単発銃のホールドフックと同様のリリース状態になる為、安定した精度が得られるという利点も。

■精密機械×スペシャリスト

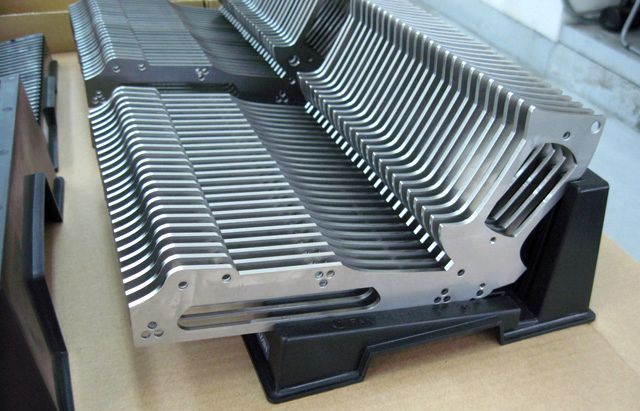

 パーツの製造はフェンリルと同様、金属加工の専門家TigWorksさんに依頼。SUS304-2Bというステンレス鋼板からレーザー加工機で切り出したパーツは、ひとつひとつ手作業で仕上げの処理を行う。精密な機械と丁寧な人の手により作られたパーツはもちろんMade in Japan。写真はその加工中の一コマ。大量の同一パーツが等間隔で並んでいる様はまさに壮観。リンクス加工中のブログ記事 [その1] [その2] [その3]

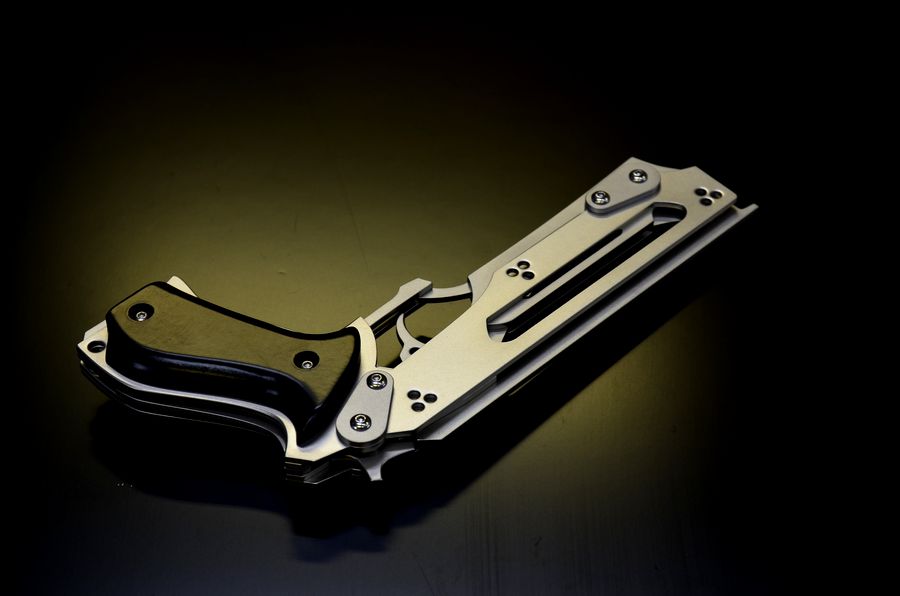

■拘りの質感

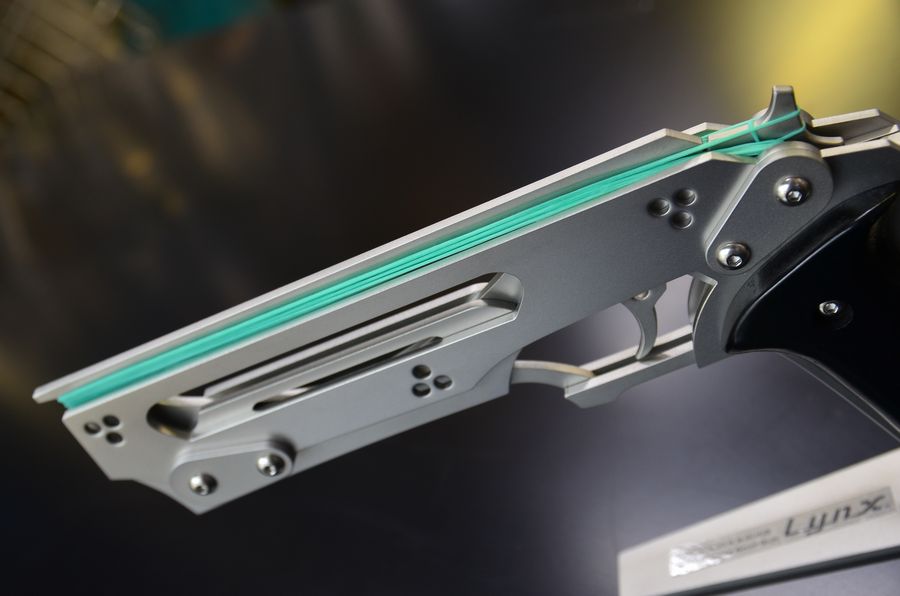

 ステンレス製パーツはすべて厚さ3mm。ボリューム感溢れる贅沢な5層のフレーム構造により重量は900g。弾は輪ゴムなのに重量感だけはホンモノ級。サンドブラストによる表面仕上げは、傷や汚れが目立ちにくく落ち着いた輝きが魅力。また今作ではグリップの製造を、多種多様な木製ゴム銃を販売している共栄さんに依頼。MDF板を滑らかなアールで削り出し、ウレタン塗装で美しく仕上げて頂いた。

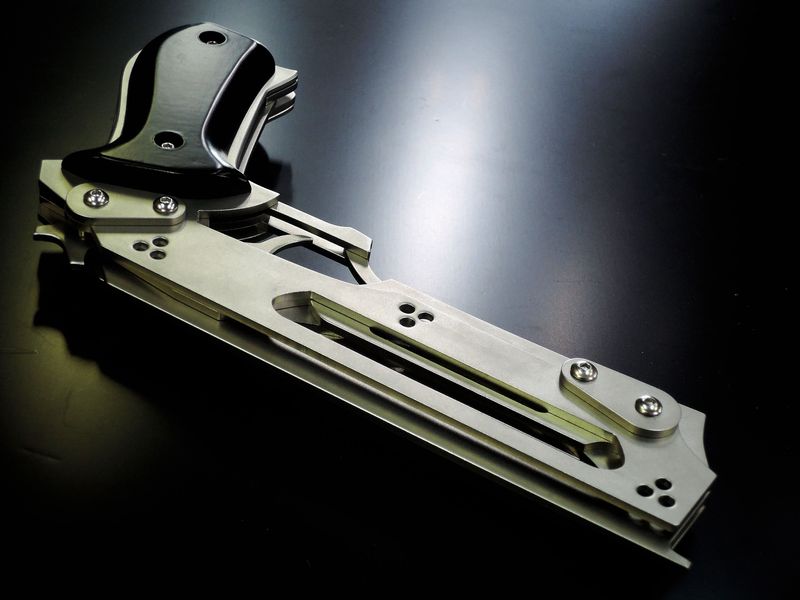

■重なり合うデザイン
 KAZKIN2120 R.B.GUNS製品の多くに採用されている、板状のパーツを重ね合わせて形成する構造を組立キット用に最適化。また普段の手作りでは困難、、というかやりたくないほど複雑なパーツ形状を、ここぞとばかりにレーザー加工機にやらせて実現。「あらゆる角度から眺めたくなる」をコンセプトにしたデザインは、銃身に抜かれた大きな穴からもパーツのレイヤー構造を見て楽しめる。ぜひ実物を手に取り、舐めまわすようにご覧頂きたい。

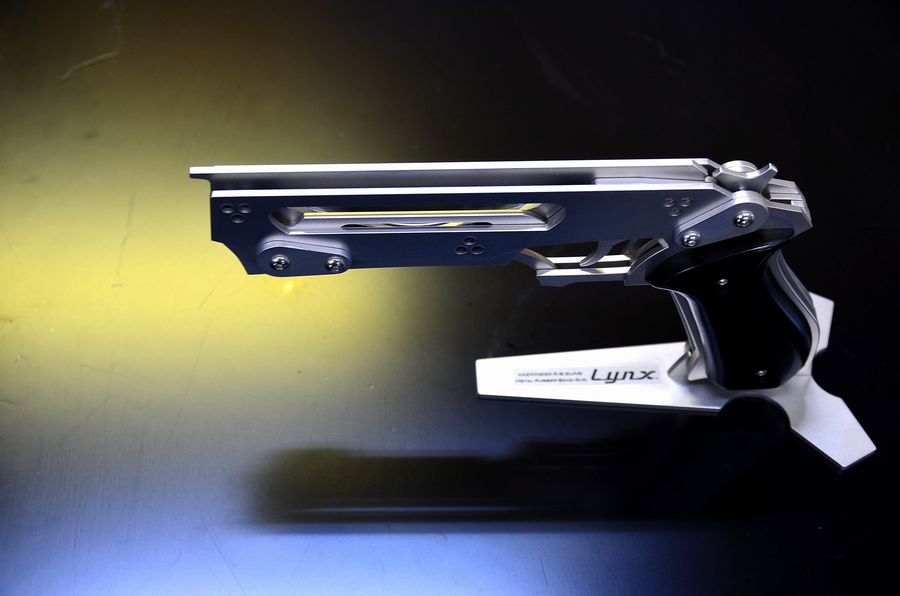

■ディスプレイスタンド
 飾って保管しておくのに便利なディスプレイスタンドが付属。外観を損ねないよう、装着時はベース板のみが見えている状態になる。着脱はワンタッチの簡単操作ででき、また銃が重いのでスタンドに立てたまま輪ゴムの装填を行うとちょっと楽に。
なおLynxのロゴシールは付属品の輪ゴムに同封してあります。お好みに応じてで貼り付けてください。

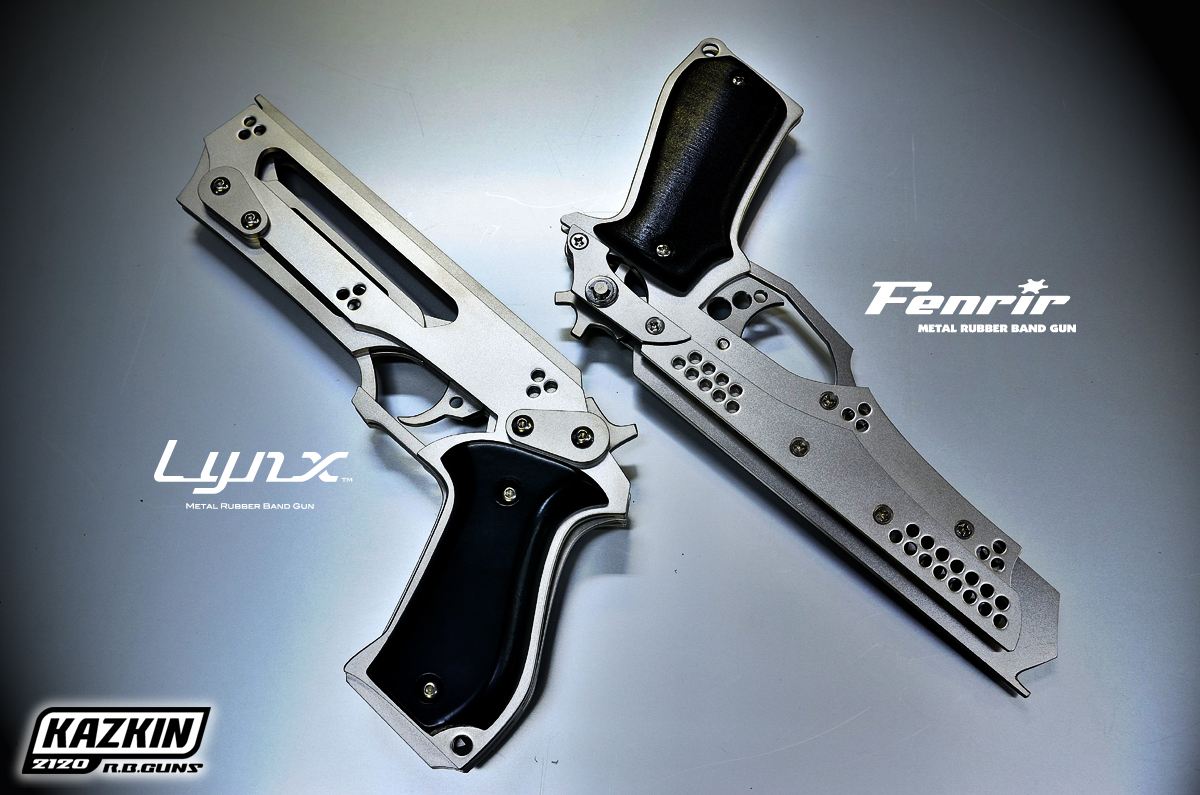

■リンクスとフェンリル
 フェンリルは厚さ2mmのパーツを多用し、スペーサーで全体の厚さを稼いでいるので重量は590gと扱い易い。組立・分解を楽しめるリンクスと異なり、複雑な機関構造はシビアな調整が必要なため分解はご遠慮頂いている。フェンリルは装弾数12発で反動を生むリコイルギミックを搭載した撃つ楽しさに特化したモデル。一方のリンクスは重厚な造り込みと命中精度を重視したマニア志向が高いモデル。どっちがいいか迷うなら見た目の好みでどうぞ。

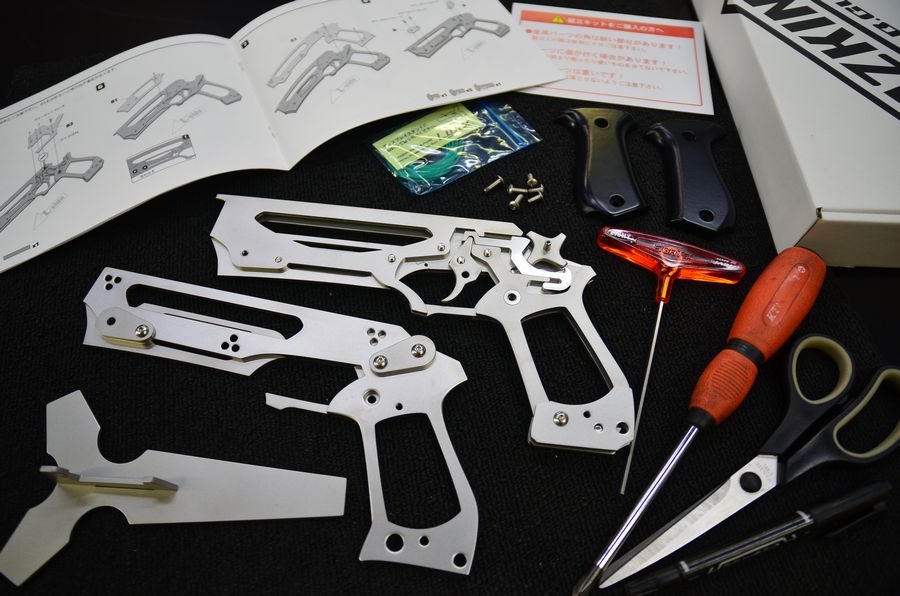

■初の試み「組立キット」
 これまでに要望をたくさん頂いていた「組立キット」というパッケージでの販売。誰にでも正しく組立てられるよう、設計に通常の何倍もの注意を払った。加えて完成後には見えなくなる部分も楽しんで組立して貰えるよう美しいパーツ形状に拘った。また組立キットの梱包は、パーツに傷が付かないよう個別にビニール袋に詰めるなど、もう一つのパッケージ「完成モデル」よりむしろ手間数が多い。

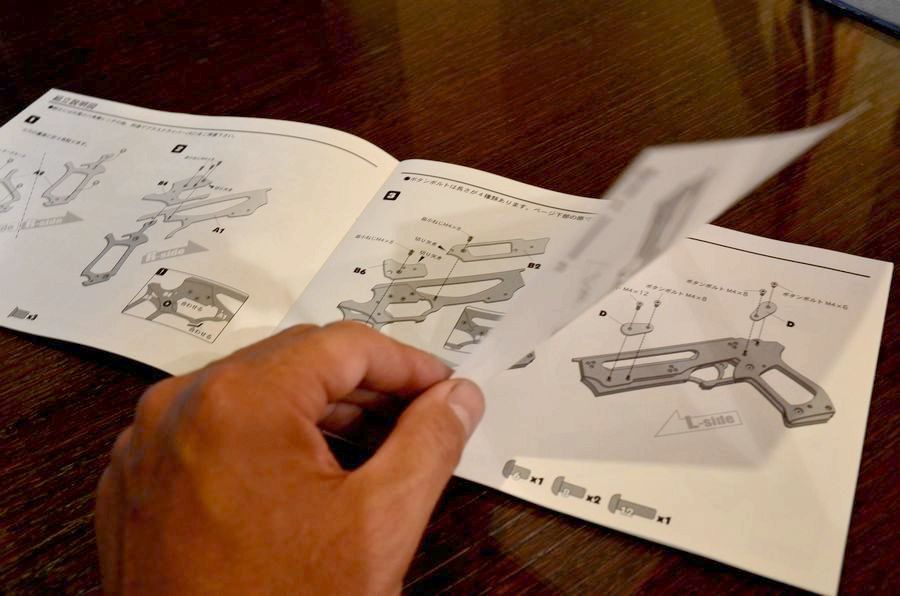

■全12ページの取扱説明書
 オフセット印刷で作成したA5版横使いモノクロの小冊子には、組立キットの為の組立説明図の他、輪ゴムの掛け方、射撃方法、スタンドの着脱方法、注意事項などを記載。事前に10代~60代の方を対象に組立モニター調査を実施し、その方たちのご意見を反映して最終的な編集を行っている。「組立キット」と「完成モデル」のどちらにも付属。同じ内容のPDF版電子マニュアルはこちら↓
【 LYNXユーザーズマニュアル 】

■完成までの記録
 1年半を要した開発期間。水面下で進められた計画には膨大なメールのやり取りと、データ修正の繰り返しに多くの時間が費やされた。お陰で他の作品のリリースが滞ることとなる(←ホントはモンハンやってたからですw)。
完成間際に綴ったブログがこちら。
【 量産モデル第二弾『リンクス』開発計画 】
[1][2][3][4][5][6]


■困ったときは
 組立から動作に関する事まで困った時はオンラインマニュアル内の【リンクス ユーザーサポート】をご覧ください。紛失したパーツやネジのご購入にも対応。組立のギブアップサポートも致しております。

■対象年齢
 本製品は15歳以上の対象年齢の方に限らせて頂きます。
小さいお子様の手の届かないところに保管し、絶対に与えないで下さい。

■作品紹介ムービー
 『リンクス』の射撃シーンや装填方法を動画に収めました。
■組立チュートリアル動画
 組立が不安な方はぜひご参考に。





※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また切り出しはレーザー加工機により正確に行いますが最終的な仕上げは
手作業で行っております。仕上がり具合に不均一な部分があったり
表面処理にムラがある場合があります。予めご了承ください。




ご購入を希望される方はコチラからどうぞ。

【KAZKIN2120製 作品販売ブース】

付属の取扱説明書と同じ内容のPDF版電子マニュアルはコチラ

【 LYNXユーザーズマニュアル 】

詳しい使用方法や困ったときはコチラ。

【R.B.GUN オンラインマニュアル】



----- 生産状況について -----

量産モデルとは言っても、手作業による手間の掛かる加工が多く、
生産できるのは25セット分で1ヶ月以上を要します。
その為、たくさんのご注文を頂いた場合、納品まで長くお待ち頂く場合がございます。
何卒ご理解の程よろしくお願いします。



輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 フルメタル輪ゴム銃 自作 DIY 製作 作り方 販売 ゴム銃競技 リンクス LYNX フェンリル Fenrir ステンレス セミオート 連発銃 銀狼 シルバーウルフ KAZKIN2120 KAZKIN2120 R.B.GUN R.B.GUN
