夏休みの工作にメタル輪ゴム銃────

金属加工をしたことがなくても、高価な機械がなくても、
誰でも作れるメタル輪ゴム銃はできないものか・・・。

そんなことを思い立ち、作り易いシンプル構造のゴム銃を設計し、
普段の製作で使っているバンドソーやディスクグラインダを封印。
金ノコを握りしめ、手軽な工具だけで実際に作れるかどうかやってみました。



こちらがその完成イメージ。

使う材料は30mm幅のアルミ板のみ。穴径もすべて4.2mmで統一。
KAZKIN2120製品らしい意匠を保ちつつ、切ったり削ったりする量を極力抑えた設計。

とはいえ電動工具を用いず金属を切断するのは結構大変なはず。
はたしてそれがどれ程のものか、まずは身を持って体験してみようという企画です。

「自分も作ってみたい!」という方は、存分に参考になさって下さい。
ただしお薦めは致しません。DIYは自己責任でお願いします。

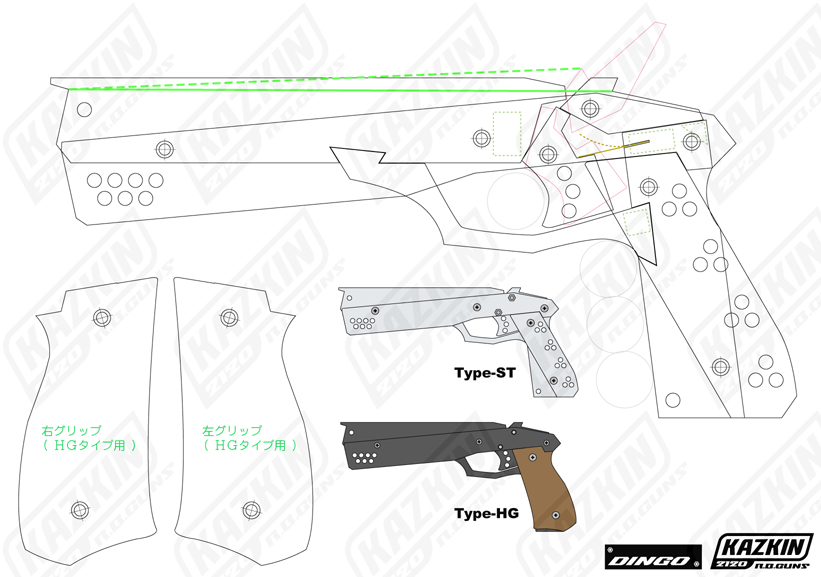

■組立完成図
印刷用PDFファイルはコチラ⇒【ディンゴ図面1】

スタンダード(ST)タイプは30mm幅のアルミ材のみで作るモデルで、ビスはナットを使って固定します。
ハイグレード(HG)タイプはグリップに木材を使うモデルで、ビスはアルミ材にタップを立てて固定します。

で、今回作るのはスタンダードタイプになります。

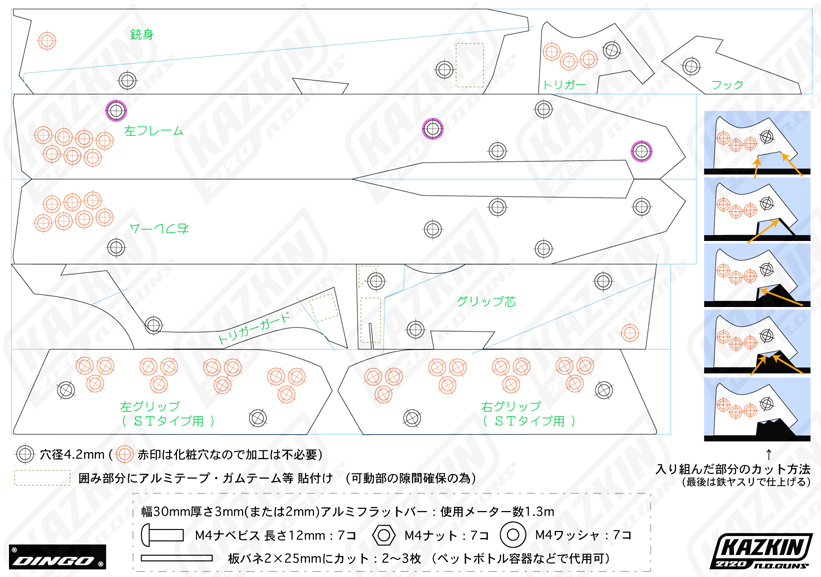

■パーツ構成図
印刷用PDFファイルはコチラ⇒【ディンゴ図面2】

図面はA4サイズの用紙に収まります。印刷する際は縮尺を変更せず100%で。(プリンタの設定によっては勝手に縮尺を変更する場合あり?)

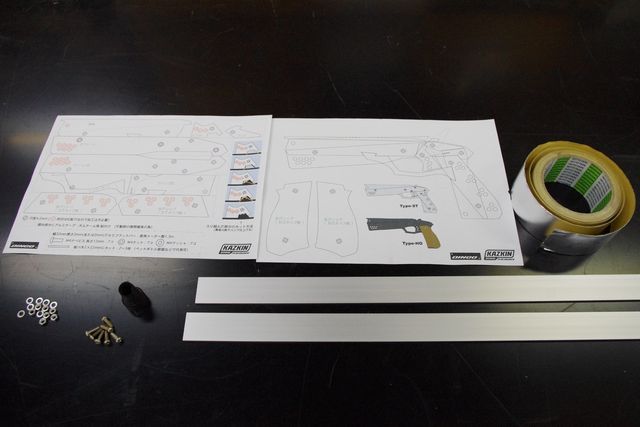

■用意する材料
・アルミフラットバー… 幅30mm 長さ約1.3m
今回は板厚3mmのアルミを使用。でも2mmにした方が加工はやり易い。ホームセンターや東急ハンズで購入可。
・M4ナベビス・ナット・ワッシャ… 各7個
ナベビスの長さは12mm(板厚2mmなら10mm)
・図面…各1枚 上図2枚を保存し印刷して下さい。
・アルミテープ… 少量 厚手のテープなら何でも可。
・板バネ… 2×25mm 2~3枚
板バネは100均で買えるスケール(巻き尺)を分解すると大量に手に入る。ハサミで切れます。
他にもペットボトル容器など、要は弾力を生む薄い板なら何でも可です。

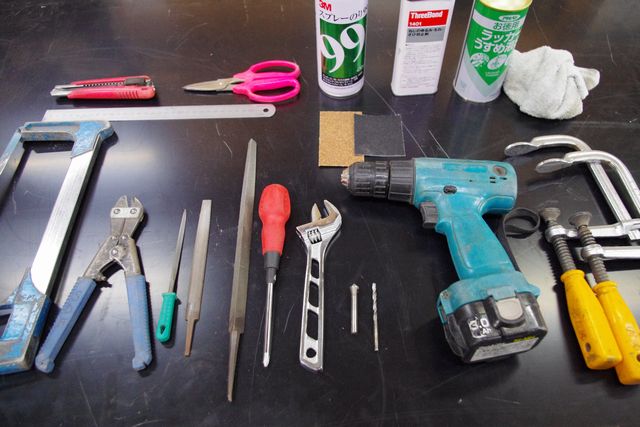

■使用アイテム
・カッター ・ハサミ ・定規 ・スプレーのり(両面テープで代用可)・電動ドリル(安物で可)・4.2mmのドリルの刃 ・面取りカッター ・Fクランプ×2個 ・金ノコ
・ミゼットニッパー ・鉄ヤスリ
(種類は多いほど便利。今回使用したのは、三角の荒目・半丸の中目・三角の細目の3種)・紙ヤスリ#80~#120(最終仕上げ用。番手はお好みで)・両面テープ ・ネジロック(瞬間接着剤で代用可)・プラスドライバー ・スパナ(レンチ、その他、M4のナットを押さえられれば何でも。ラジペンでも可)・ラッカーうすめ液 ・ウエス(ぼろ布)

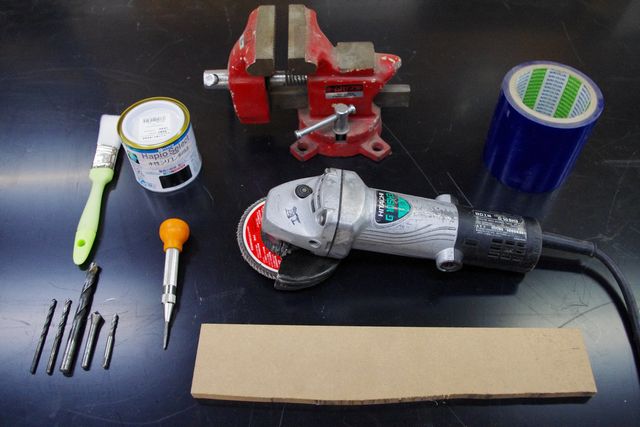

■追加オプション
ハイグレードタイプを作るには、上記に加え、
・グリップ用の木材 ・グリップ用の塗料&刷毛
・3.5mm、8mmのドリルの刃 ・M4タップ ・皿ビス

加工をやり易くする道具として、
・バイス(万力)・センターポンチ ・養生テープ(材料裏面の保護に) ・ディスクグラインダ(切り口処理が楽に出来ますが、細かな部品の加工には危険が伴い扱うには習熟が必要です) ※今回、追加オプションは一切使用しません。



・・・と、まぁ、必要なものをリストアップしただけでも結構いろいろありますね。
これを見てまだやる気が失せなかった方のみ、次のページへとお進みください^^;
