というわけで《中盤戦》からの続きです。

辛く長いパーツの切り出しが終われば、完成までもう少し。
でも正しく動作するゴム銃に仕上げるためにはここからが大切。



「神は細部に宿る」
God is in the details

細かな部分も疎かにせず心を込めて作りましょう。
苦労はきっと達成感となって報われるはずです。

では、どうぞ。




■6.対称パーツの仕上げ

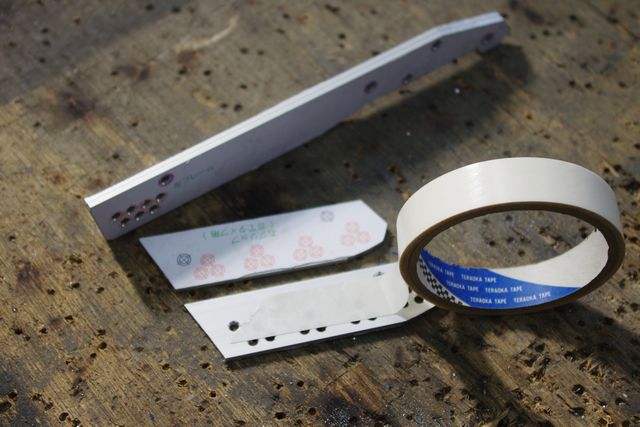

 フレームとグリップは左右対称のパーツになっています。これを30mm幅の板の上下を揃え両面テープで2枚を貼り合せます。切断したラインがズレている部分はヤスリで削り、ピッタリ同じ形に仕上げます。

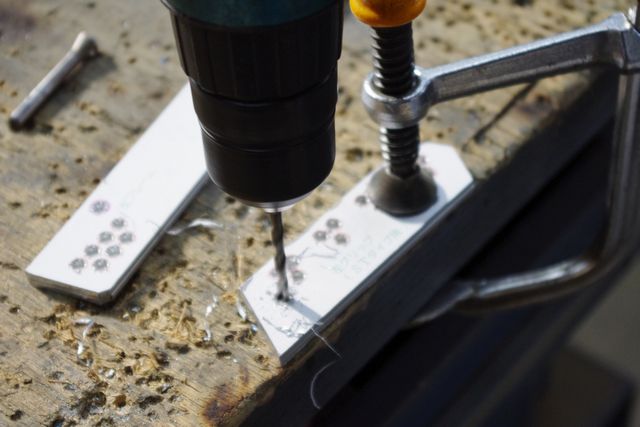

 左右のパーツの穴位置がズレていると上手くありません。そこで貼り合せた状態で残りの穴加工を行います。既に穴が開けてある方の板を上にし、ドリルで下の板まで穴を貫通させます。

 穴開け後、2枚を剥がし面取りカッターで穴の周りのバリを除去します。


■7.組立て前準備

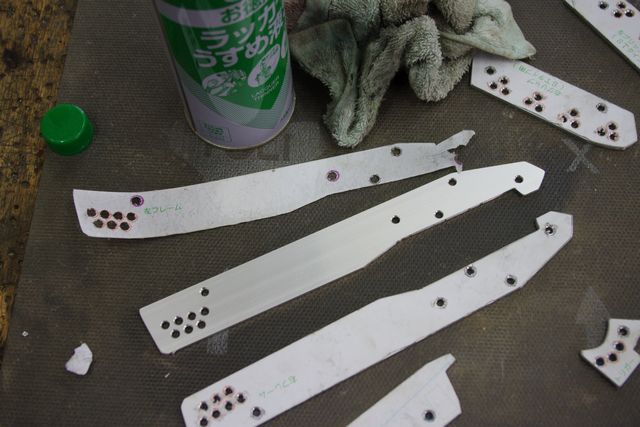

 組み立てる前に、板に貼り付けた図面を剥がします。ウエスにラッカーうすめ液を浸し、うすめ液が紙にしみ込むように塗りつけると、紙が浮き上がってきてスルリと剥がせます。残った糊はうすめ液を浸したウエスでゴシゴシと拭き取り、綺麗になるまで除去を繰り返します。

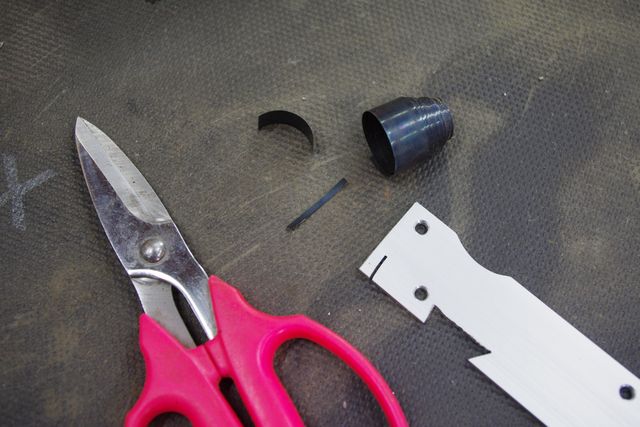

 トリガーの復帰力となるバネを用意します。ちなみに写真の板バネは100円ショップでも買えるスケール(巻き尺あるいはメジャー)を分解すると大量に手に入ります。繰り返し弾力を生む板、例えばペットボトルの容器でも代用可。
 これをハサミで2mm×25mmの大きさにカット。バネの材質やトリガーの好みの硬さに応じて枚数は適宜、調整して下さい。

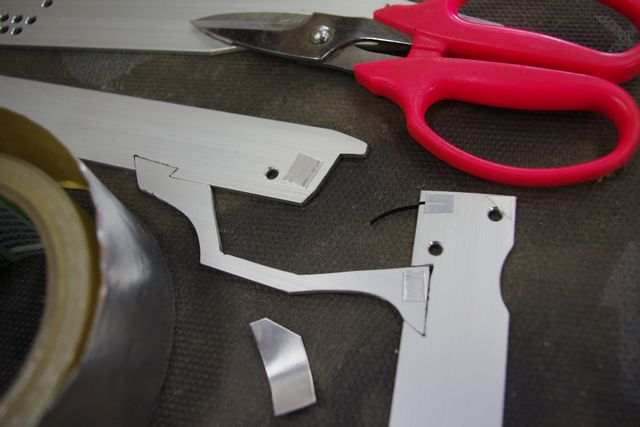

 アルミテープを写真の位置に貼ります(組立完成図の緑の点線の位置)。そのまま組立てたのではトリガーとフックの可動部がフレームに挟まれ動けません。そこでテープを貼る事で、固定部を僅かに厚くし可動部が動けるだけの隙間を確保するのです。厚みのあるテープなら何でも構いません。


■組立図
《画像クリックで拡大》

■8.組立て

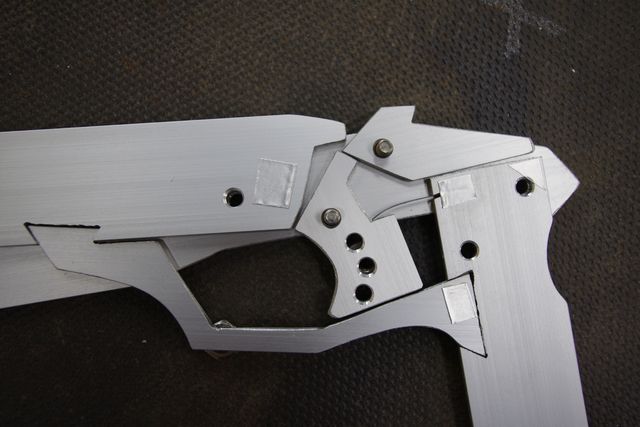

 組立図を参考に、各パーツを配置します。写真のような状態の時に、トリガーがちゃんと動けるか確認しておきましょう。どこか引っ掛かる部分がある場合は、ヤスリで削って調整します。

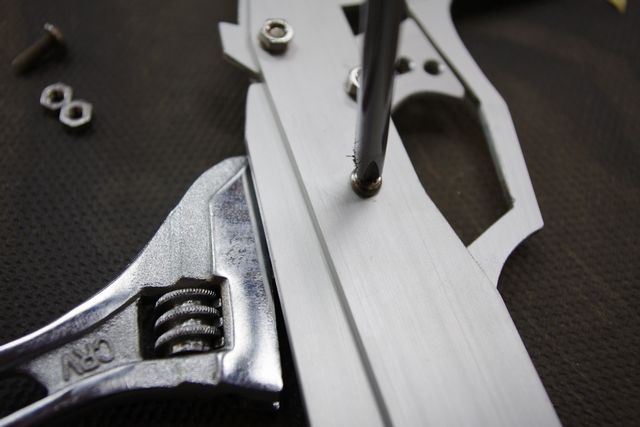

 ナットが空回りしないようスパナ等で抑え、ドライバーでビスを締め込みます。

 左右のどちらからビスを差し込んでも問題ありません。組立て易い方法を選んで下さい。(HGタイプの場合は右フレームがネジ穴になる為、トリガーとフックのビスのみ右側から締め込みます。)

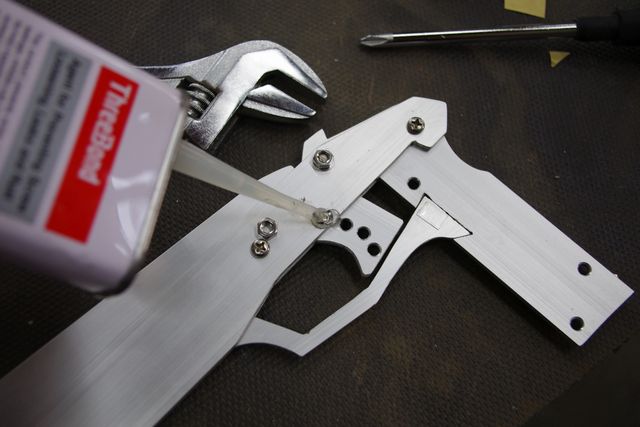

 トリガーとフックはビスを締め込み過ぎると動かなくなります。そこで緩み防止の為、ネジロック(瞬間接着剤でも可)を使い軽く締めたところで固定します。

 組み上がったら、1.引いたトリガーがちゃんと戻るか?と、2.トリガーを引いた状態でフックが前後に自由に動けるか?の2点を確認。不具合があるなら再度分解し原因を調べ、削り合せ調整を行います。

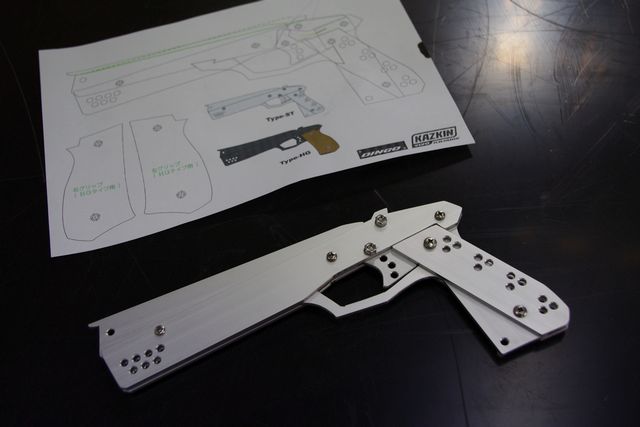

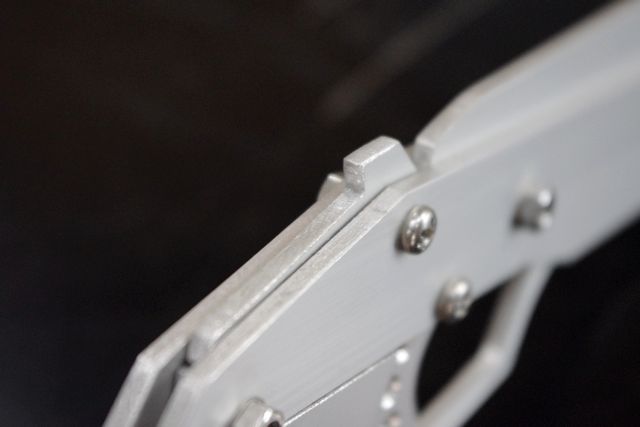

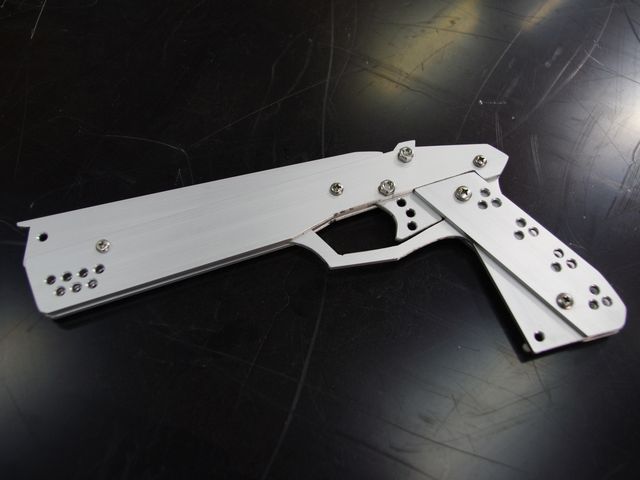

■完成!!
 4編に渡りお伝えしてきた『ディンゴ』(STタイプ)の製作も、全工程を終えこれにて完了です。

結論:「手軽な工具でメタルゴム銃は、、大変だけど、どうにか作れる。」でしたw

 ここまでの記事を読んで、実際に挑戦してみようと思った方を作者は心から応援します。
ただ金属加工は使用する刃物や材料の切り口などで怪我をする危険があります。くれぐれも十分に注意して取り組んで下さい。万一の事故に対しこちらは一切の責任を負いません。すべて自己責任でお願いします。

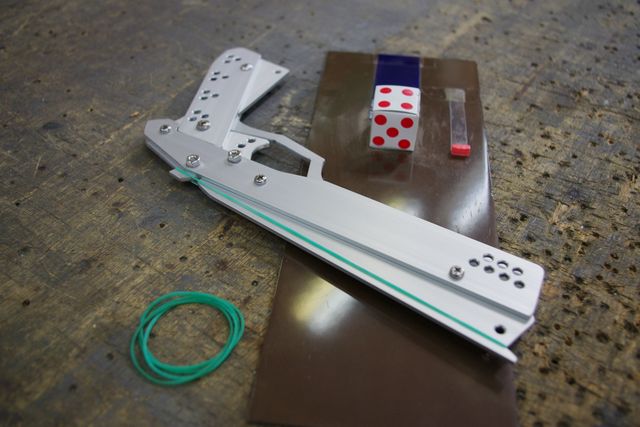

■遊ぶ♪
 ゴム銃は作り終わってからも楽しめるのが魅力です。的を撃って遊んでみましょう。輪ゴムの掛け方・射撃環境などは【オンラインマニュアル】をご参照下さい。

 ちゃんと的に当たりますか? もし極端に命中率が悪ければ、きっと銃に問題があります。どこが悪いのかを探り微妙な調整を繰り返す、、自分が納得できるまで、ゴム銃作りに終わりはないのかも知れませんw


【手軽な工具でメタル輪ゴム銃製作】

~ 完 ~








【DIYチャレンジモデル『ディンゴ』 - DINGO -】
詳細記事にて今回は触れなかったHGタイプについても紹介しています。


それからもう一つ

「みんなが作ったディンゴ大募集!」

この記事を読んで実際に作ってみた方、ぜひ作品の画像を送って下さい。
材質は問いません。デザインや仕様は自由にアレンジOKです。
ご応募頂いた方の作品はコチラにて紹介させて頂きます。

ハンドルネーム(必須)・作品名(任意)・コメント(任意)などを
お書き沿いの上、作品画像を添付しコチラからお送り下さい。
