というわけで《序盤戦》からの続きです。

金ノコってのはその名の通り、金属を切る為のノコギリなわけですが、
いざやってみたら、やっぱり金属を手引き(押し)のノコで切るのって大変でした^^;
柔らかい部類のアルミなので、まだなんとかいけますが。。
厚さを3mmじゃなく2mmにすれば、いくぶん切断が楽になると思います。



今回は切断工程で最大の難関、トリガーガードの切り出しからです。

では、どうぞ。



■4.切断(前回からのつづき)

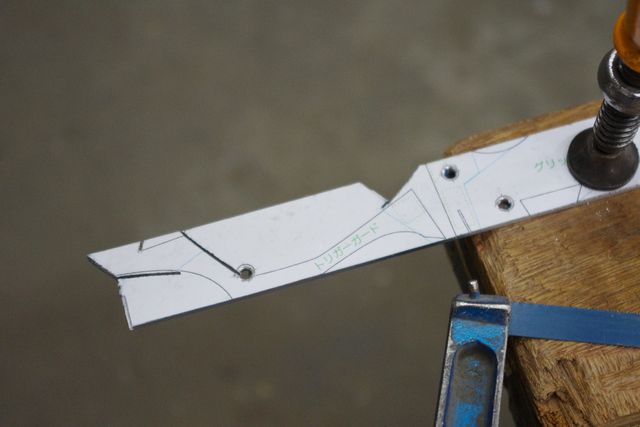

 四の五の言わずやってみましょう。心が折れるとしたらこのトリガーガード。逆にいえば、これをクリアしたらきっとやり遂げられるはず。で、なぜこのパーツを切り出すのが大変かというと、その要因は2つあります。

 まず1つ目は、内側の大きな切り取り部分。金ノコがなかなかパーツのカットラインに辿りつけず、さらにカットラインに沿った角度に刃が向けられないのです。
 その為、不要な部分を何回にも分けて切り落とす必要があり、切断距離がかさむ分、腕も疲れるというわけです。

 窪んだ曲線を描いている部分は、金ノコでの加工は無理なので半丸ヤスリを使って仕上げます。このように鉄ヤスリは正確にカットラインを整える為に使います。鉄ヤスリによる削り合せも、パーツを切り離す前のクランプで固定できているうちに、ある程度仕上げてしまった方が楽です。

 ヤスリ掛けも並行して行い、徐々に図面の通りのラインに切り出しが出来てきました。

 もう1つ大変な理由は、切り残す部分が細長いこと。
不要部分を切り落とすにつれ、か細い形状になって強度も落ち、金ノコを上下すると材料も一緒になって動きやすく(ブレやすく)なります。力任せに切らず、金ノコは片手持ちして反対の手で材料の端を押さ、優しく切ります。

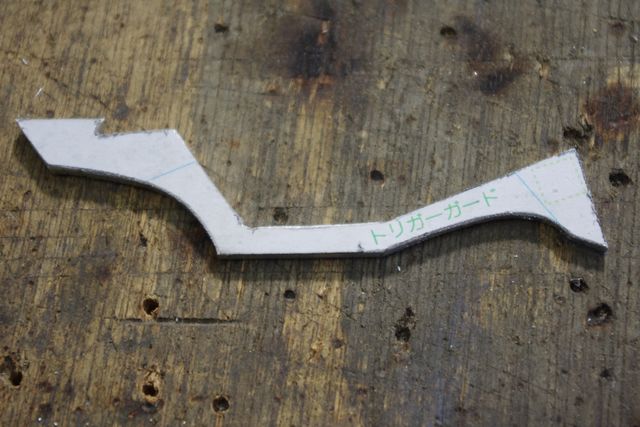

 出来たぁ~。 (;´Д`)ハァハァ

「手軽な工具で~」と銘打った今回の企画。どうにか途中で挫折というオチにならずに済みそう。まだパーツは残ってますがすでに安堵感、、っていうか燃え尽き感がw

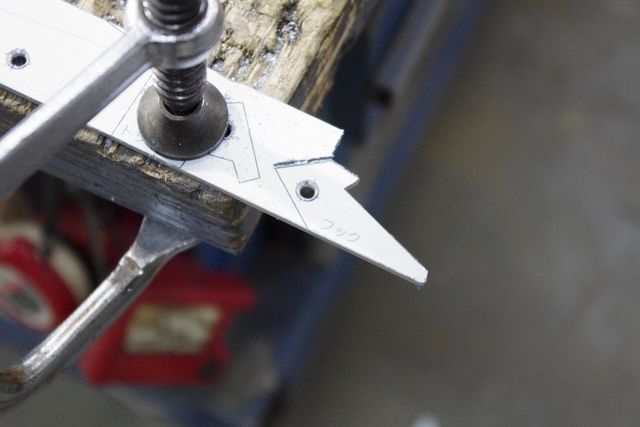

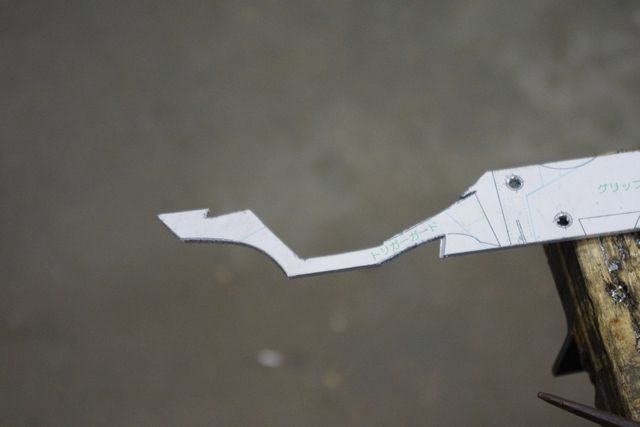

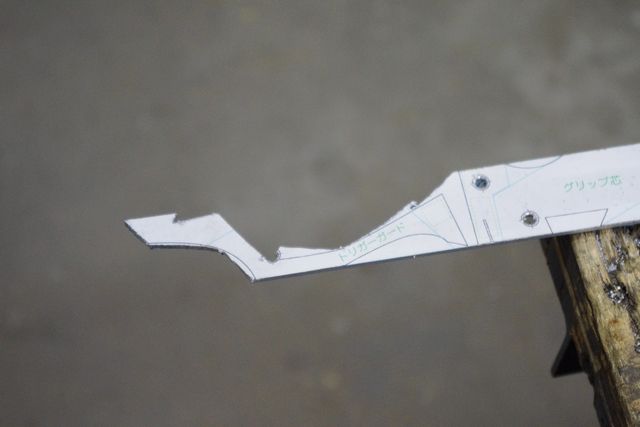

 お次はホールドフック。こうした小さなパーツは初めに材料から切り離してしまうと、クランプ固定が出来なくなり、その後の切断がとても大変になります。写真のようにすべてのカットラインを切り終えてから、最後に切り離すようにしましょう。
 またゴム銃にとって非常に重要なパーツですので、ライン通り正確に切る必要があります。

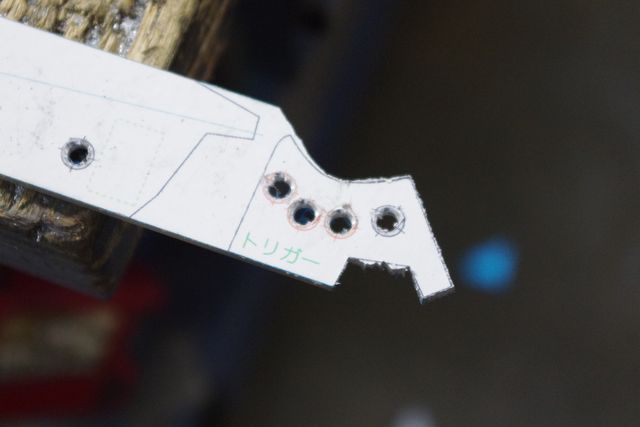

 同じく重要パーツの一つ、トリガーも切り離すのを最後にし、切断やヤスリ掛けをおこない形を整えます。指の掛る曲線も加工がしにくい箇所ですが、使い心地や見た目の完成度を左右するので、時間を掛け丁寧に仕上げます。


 ここまでくれば作業にも慣れて、銃身、左右グリップ、グリップ芯は問題なく切り出せると思います。
銃身は先端よりむしろ後端のカットラインを正確に切るよう心がけて下さい。トリガーの引きしろ・戻りしろ、フックの回転限界位置に係る部分ですので。
あとグリップ芯の板バネを嵌める切込みもお忘れなく。

金ノコでの切り出しに要るのは技量より筋力と忍耐力。

■5.小口処理
 金ノコの切断後の状態は切り口がガタガタで醜く、バリも残っていて危険です。鉄ヤスリや紙ヤスリを使って、指を切ったり輪ゴムが切れたりしないよう角を丸め、滑らかにします。
 ヤスリ掛けは荒いものから徐々に番手を上げて、目の細かいもので仕上げるわけですが、どの程度で良しとするかのサジ加減は、気力や時間と要相談w

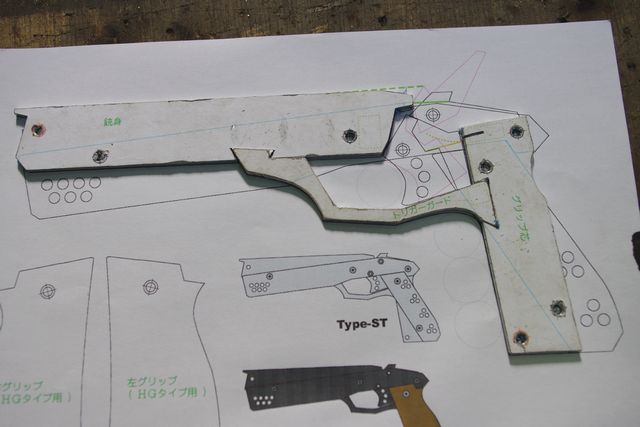

 また銃身とグリップ芯の切込み部分にトリガーガードが填るようヤスリ掛けで調整します。緩過ぎずきつ過ぎず、図面の上に載せた状態で各位置が狂ってないかの確認もおこなって下さい。

 さぁ、これにて根気系作業はお終い。次回はドキドキワクワクな組立て作業などを含む完成までの工程をお届けいたします。



そんなわけで、つづく。。

【 手軽な工具でメタル輪ゴム銃製作《終盤戦》 】




電動工具の便利さを再確認した今回でした(^^ゞ
