ゴム銃作りはちょっとお休みし、近頃は大掛かりなモノを製作してました。




仕事関連なんですけど、これが何だか分かりますか?

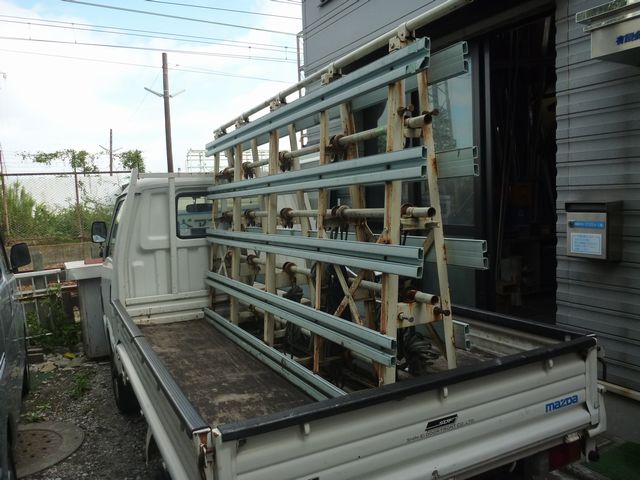

 トラックの荷台に乗せる『馬』という代物。
平たく言えばラックの一種でしょうか。ガラス屋さんやサッシ屋さんが商品を運搬する為に使います。ちょいちょい道路を走っているので、ご覧になった事がある方も多いと思います。

この馬を製造・販売しているメーカーがありまして、画像の物はそうした市販品になります。
10年以上も使い込んだものです。

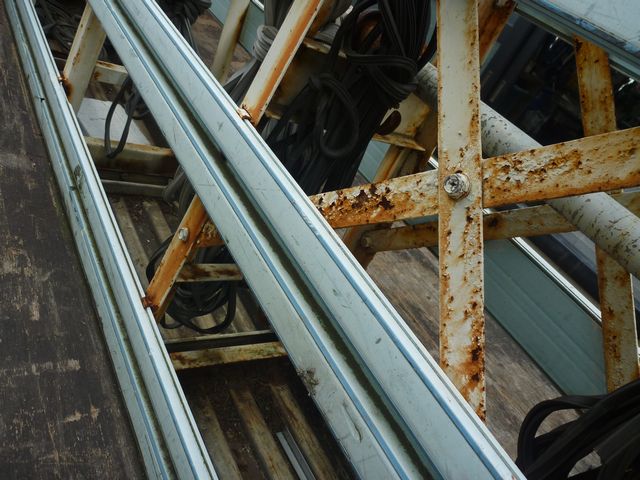

 雨ざらしという事もあり、錆による浸食がヒドイ。特に床に接する部分は水はけが悪くボロボロのスカスカ状態。長い月日が経つと“鉄”は錆びるのが宿命。定期的に塗装を施しても、それは延命措置に過ぎません。

今回、トラックを買い換えるにあたり、新車にこんな朽ち果てたものは載せたくないので、馬を新調することになりました。

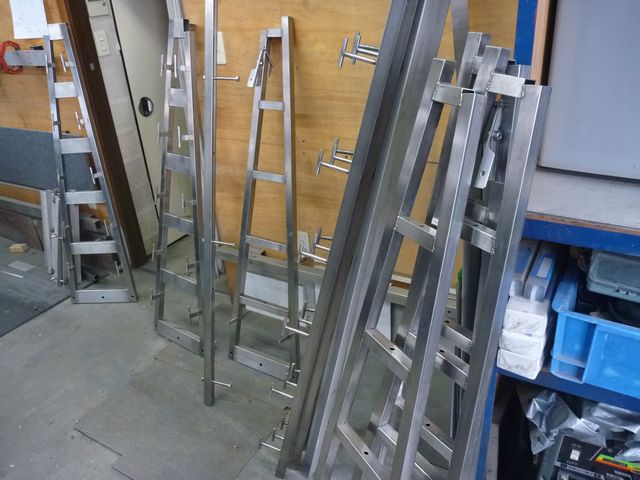

 今度の馬は市販品ではなく自社設計の自社製作。しかも錆びに強いオールステンレス製という贅沢仕様。市販品では有り得ません。

高価なステンですが掛かるコストは材料費程度。しかし製作に要す手間暇たるやハンパない・・・。

なお図面の作成にはゴム銃設計で慣らしたイラストレーターを使いました。普通ならCADを使うのでしょうけど。

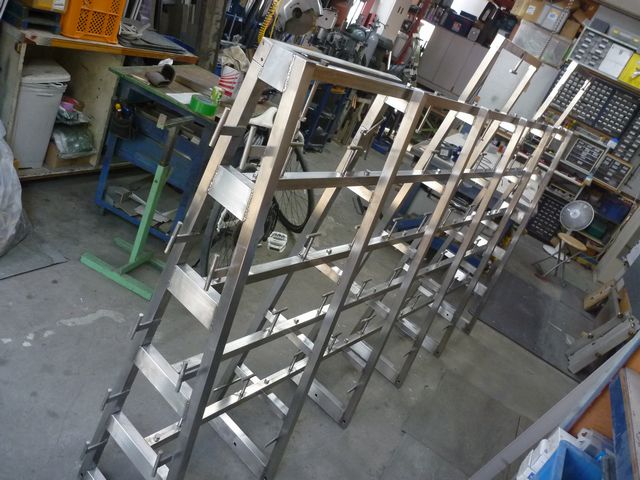

 ボルトで連結したところ。
“金属骨格”って感じが堪らなくイイw
市販の馬はLアングルで作られていますが、これは角パイプを使っています。鉄製だと中まで塗装が行き渡らない角パイプは不向きですが、ステンレスなら問題なし。

これとは別にLアングル製の床面フレームがありまして、合わせると重量は100kg超。

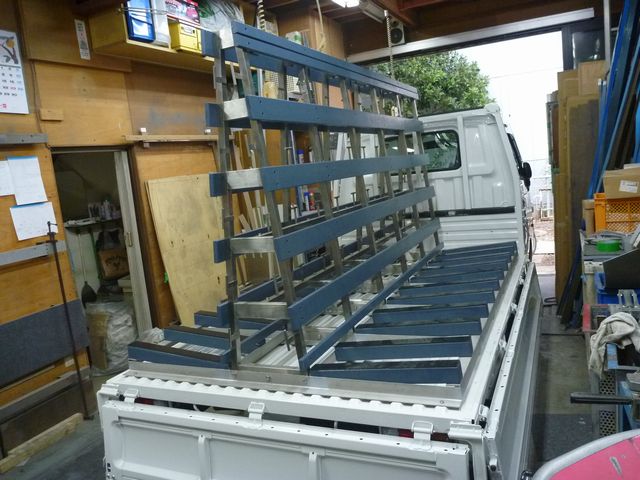

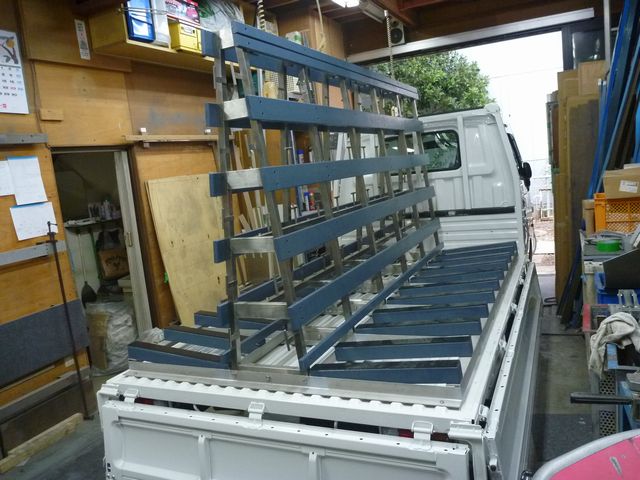

 背板や床板を取り付けて完成したところ。

車高制限2.1mの駐車場にも入る低めの馬にしたことで、運搬車両としての機動性が増しました。今までより仕事がしやすくなります。

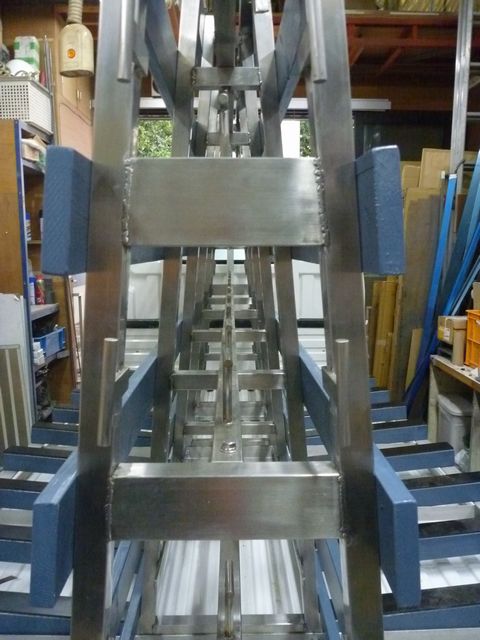

一方、背の高い荷物が積みにくくなったかというとそうではありません。最上部の板、よーく見ると2枚に分かれてるでしょう?(パッと見では解らないのが僕のこだわりw)

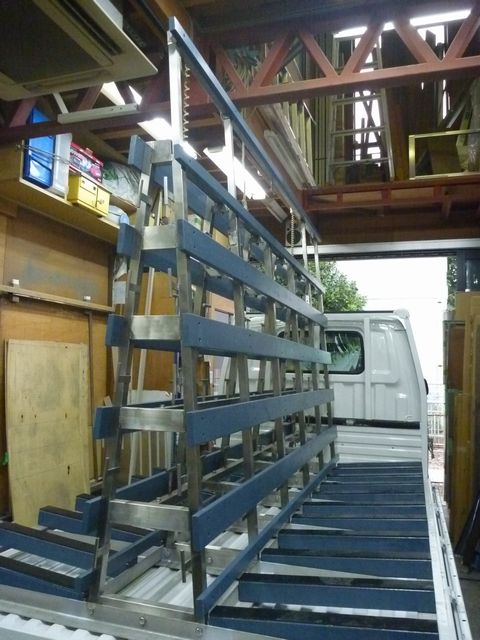

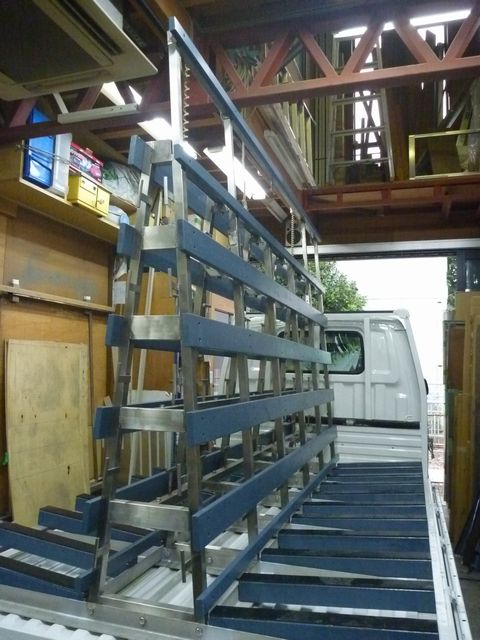

引っ張り出すと最上部の背板がシャキーン!と伸びる。
これでドデカい硝子もドンと来いです。

角パイプ製にしたのも、この伸縮ギミックが作りやすいからなんです。「可変機構馬搭載車」トランスフォーム・ホース・トラックとか、、今、キュンとくる呼び方を考え中ですw

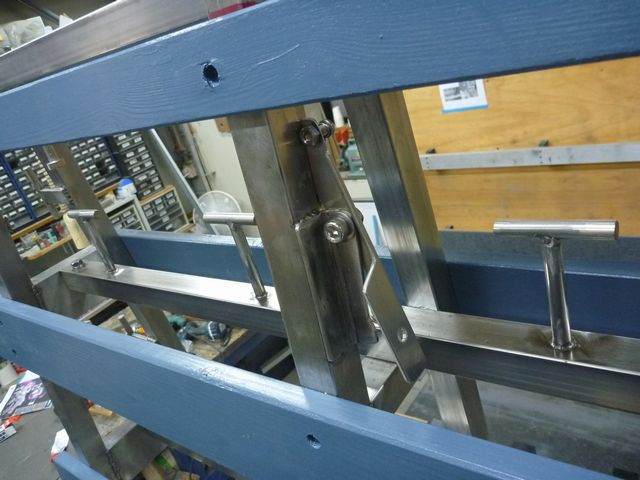

 伸びる高さは2段階。伸ばす時はスプリングの張られた2ヶ所のレバーが自動でロック。縮める時はレバーをプッシュすれば自重で降りてきます。勝算は煩わしい操作がいらない事にあります。

ゴム銃作りで培われたものが、こういう場面で活かされることになろうとはw



PR
この記事にコメントする
お名前
タイトル
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
あれ?
ブチ穴がない…。

いや、きっと強度に関わらないところにあると見た!
Notch 2011/10/14(Fri)23:06:44 編集
Re:あれ?
あはは、今回のは遊び心ゼロに等しいです(^^ゞ
ブチ穴ではなく、パイプ内に侵入した水を排出する、水抜き穴ならあちこち開けてありますがw
by ZumA2 2011/10/15 09:12
