ゴム銃について俄かで学んだり教えて頂いたことなんですが、
ゴムを掛ける際、左右の引っ張り具合を不均一にして掛ける事で、
発射されたゴムは細長い形で飛び、鋭い弾道を描きます。
このゴムの掛け方は「片掛け」と呼ばれています。

この作用はさらに、バレルやフックを90°寝かせることで、、
つまり通常はゴムを縦に掛けるところを横に掛ける仕組みの銃は
フリスビーのように横回転しながら弾が飛んでいくとされています。
(↑少し解釈が事実と異なるので、消しておきます。)



では、なぜ横掛け式にするのかと言いますと、、


糸に吊るされた5円玉を狙うコインペンドラム
という競技(日本ゴム銃射撃協会HP参照)において、
糸の一部も命中判定に含まれるので、糸にクロスで飛ぶ弾の方が
命中しやすいという理屈です。縦の糸には縦長より横長の弾の方が当たり易い。

というわけで先人の方々が編み出したのが“CP専用横掛け式銃”
「CPはウィーゼルで挑む」としながらも、射撃訓練中、
どうしてもフリスビー飛行の弾道を試してみたくて、

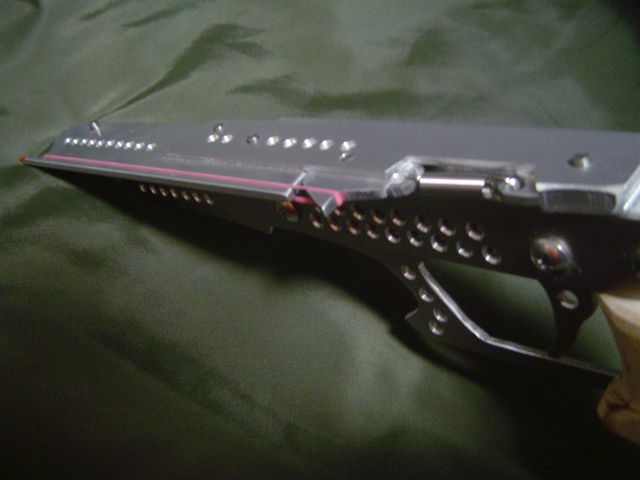

設計図も描かずに即席で作り上げたのがこの『ガビアル』です。



発射機構は瞬間解放式。
銃身長(ノーズ-リアフック間の距離)は165mmと短いのですが
銃全長は320mmあります。これは輪ゴムを装填する左手が、
グリップを握る右手とぶつからないよう配慮しての位置取りです。

その結果、重量バランスが上方前部に偏りフラつき易かったので、

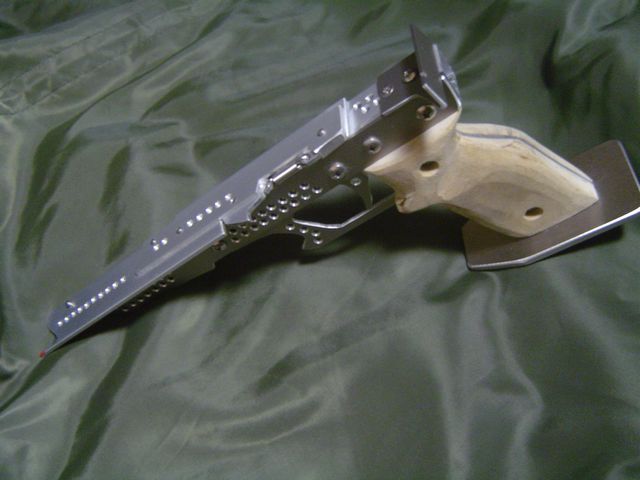

グリップ下部に5mm厚ステンレス板製のバランスウェイトを設置。

そうこうしているうちに見た目には“速射用”というより
“精密射撃用”のような意匠になってしまいました^^;



行き当たりばったりの無計画で作ったこの銃のデザインたるや、、
愛着がわいてこないんです。(´ヘ`;)カコワルイ…
命中精度は悪くないけど肝心の速射性がダメという、、
やっぱりいつもの本末転倒w

ちなみに『ガビアル』とはワニの一種です。
長細い口先でなんかブサイク・・・が名前の由来ですw
ガビアルの画像

輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 DIY 製作 作り方
PR
この記事にコメントする
お名前
タイトル
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
方掛けによる輪ゴムの状態
>ゴムを掛ける際、左右の引っ張り具合を不均一にして掛ける事で、
>発射されたゴムは、縦回転しながら鋭い弾道を描き飛んでいきます。

いわゆるゴム銃仲間内で言われている「方掛け」のことですが
じつは方掛けで発射された輪ゴムは縦回転しません。
ゴム銃協会のトピックスページのどこかに浅野さんがテレビ出演したときにスーパースローで撮影された飛行中の写真があったような気がしたのですが
見つかりませんでした^^;
簡単に説明すると輪ゴムは細長く潰れた状態のままでキャタピラが回転するように横回転しながら飛んでいきます。(動画で見ると笑ってしまうくらい信じられない回転のしかたです)
因に、普通に掛けた場合(いわゆる平掛け)には複雑な形状でグニャグニャと縦回転しながら飛びます。
輪ゴムってホントに不思議です。

ガビアルはかっこわるくないと思います。リアサイトもきちんと作られていて「サイトは付けるべき主義」の自分としてはとても好感がもてるデザインです。
自分も横掛け銃を幾つか作った事がありますが
リアフックの位置は悩みどころですね。
機構的にベストの位置に設定するとグリップの邪魔になるし前に持っていけば高速装填ができないし。。。
ヒデヲ 2008/12/06(Sat)06:11:50 編集
Re:方掛けによる輪ゴムの状態
そうだったのですか~。またまた勉強させて頂きました。
キャタピラを横にしたイメージでしょうかね。
なるほど、それなら稀に5円玉の穴にゴムが通るのも理解できます。

たまに輪ゴムが縦回転しながら真っ直ぐ飛んでいき、ホップアップして距離も伸びることがあるのですが、それは撃った瞬間の手ぶれとか何らかの作用が影響していることになりますね。それを解明して意図的にその状態を作り出せたら、長射程の銃も可能になるかも…雲をつかむような話ですが(^^ゞ

このガビアルでは狙いどころが掴みづらく、サイトを設けましたがお勧めされているとおり、とても便利ですね。僕にとっては腕が不確かなのを補うためにも精密射撃用の銃には欲しいところです(^^ゞ
横掛けの銃は、今度の大会で使われている方のをアレコレ拝見させて頂いてから、再挑戦したいと思います。。
by ZumA2 2008/12/08 22:11
