ゴム銃イベントでの射撃体験用として作られた『ウォンバット02』
撃つ楽しさを音と反動で直感的に味わえるリコイルギミックを搭載し
それでいて人にやさしい弾は輪ゴムの銃。その派生モデルが誕生。

『マーゲイ』


M A R G A Y


子供向けゴム銃の『ウォンバット』シリーズから昇華した
大人の心をも満たすオールアルミ製モデルである。(⇒製作の経緯

■主要諸元
瞬間解放式単発銃 / 重量:約290g
銃身長:235mm / 銃全長:300mm
使用素材:アルミ(フレーム/各パーツ)/MDF板(グリップ)

このややこしい機関部のしくみは同構造の
『ウォンバット』の記事にて(動画GIFあり)

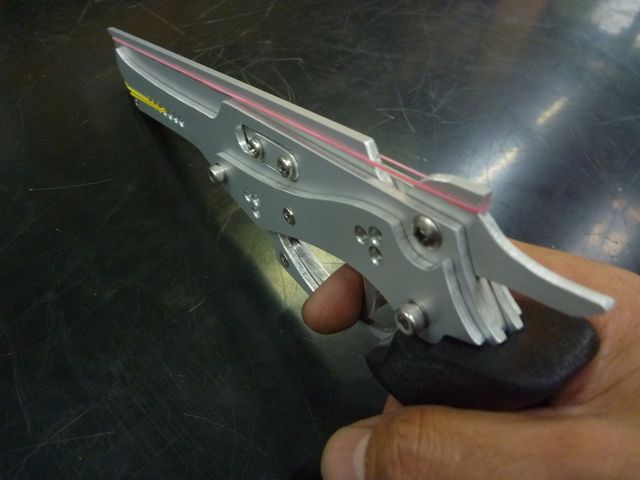

■組立完成図

曲線的でリボルバーっぽいシルエットのデザインにもかかわらず、発射時に銃身がスライドするという、なんともあり得ない存在です。 そもそも単発銃だからリボルバーだのスライドだの云うのもあれですがw
と、まぁ、、リボルバー風なのでロングバレルやショートバレルもデザイン的に違和感がなさそう。


■ワンオフものなので
 量産ものは、材料の取り合いや加工のし易さに重点を置き設計していますが、一点ものは基本、生産性度外視なので、自由に設計ができます。

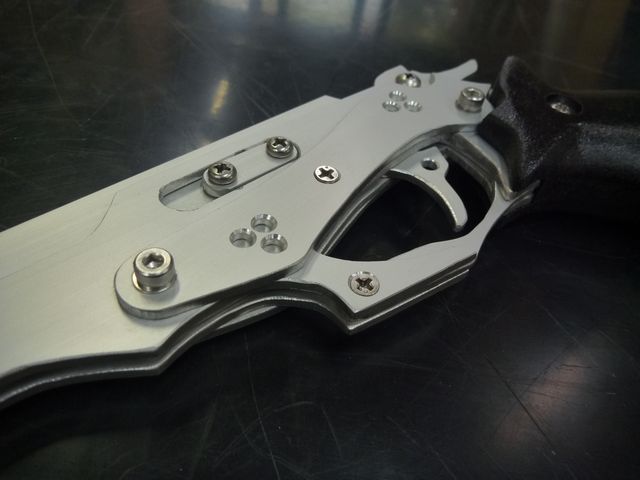

3mm厚のアルミが最大で5枚重なっているため、全体に薄っぺら感はあまりなく、程よい重量感があります。


■競技用モデルとの比較

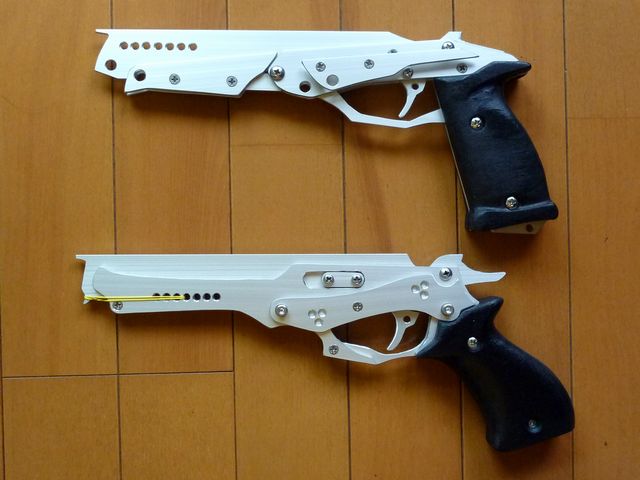

 競技用量産機『ジャッカルMk-II』と並べてみました。
パッと見でもグリップの角度がだいぶ異なることが分かります。傾斜がついているマーゲイの方が精悍な印象ですが、実際に狙い易いのは直角に近いジャッカルの方です。またジャッカルのホールドフック周辺は輪ゴムの装填ミスが起きにくい形状となっています。

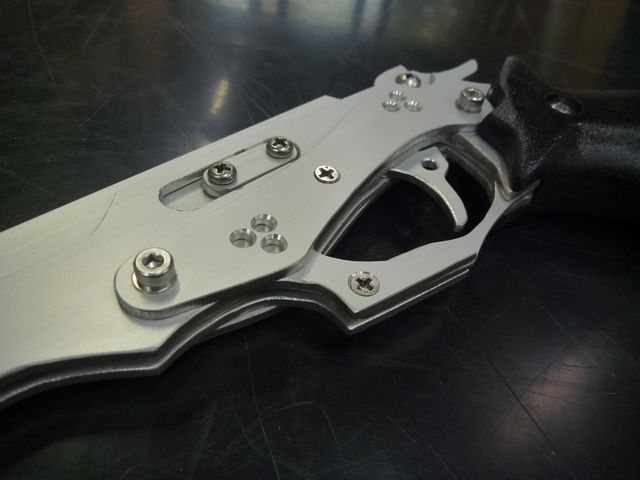

マーゲイの露出した輪ゴムは、スライドの復帰力となります。穴位置を変えることで、反動力が変化(輪ゴムなしでも使用可)。



■たくさんの人に…
 競技での使用には向かないものの、発射する度に
「バチン!」という音とともに反動が伝わるこの銃は、
まさに“オモチャの銃”らしい楽しさが味わえます。
ゴム銃関連イベントの射撃体験コーナーで、沢山の人にゴム銃の面白さを知って貰いたいという願いから作られた生粋のレンタル銃w なにげに命中精度も高いので、大の大人が童心に帰る姿が見れたらいいなと。それこそが製作者冥利に尽きるってもんです(^^ゞ



PR
この記事にコメントする
お名前
タイトル
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
いいですねぇ
リコイルギミックは楽しそうでいいんですね!
うちも採用した銃の作成に取りかかりたいです。
今度の全国大会で、是非にも拝見させてください。
フォレスト URL 2009/10/06(Tue)11:46:07 編集
Re:いいですねぇ
反動は微々たるものですが「バチンッ」という音が楽しめます。空撃ちでもギミックが作動するので、ついつい手に取って遊んでしまう自分がいます(^^ゞ

11月の全国大会ではお見えになるんですよね。ぜひお会いしたいので、なにがなんでも仕事を回避したいです。大会に向け、サイドフック式も作らなくちゃならないし、、フルオートのサブマシンガンは年の暮れぐらいになりそうな予感です^^;
by ZumA2 2009/10/06 22:31
