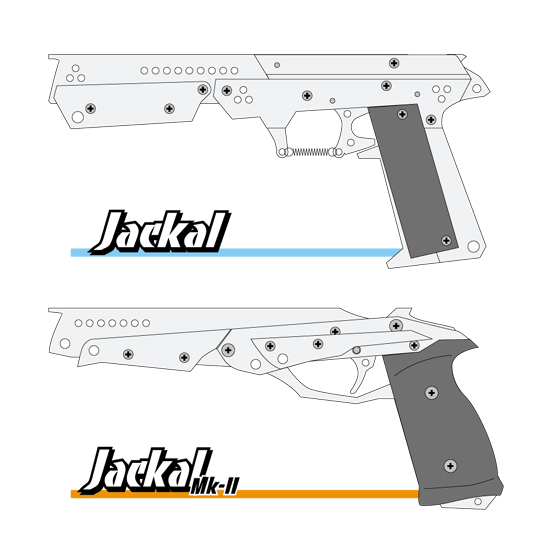

『銀狼SR』の次に作ったゴム銃がアルミ製の『ジャッカル』でした。
当時、製作ノウハウも知識も乏しいながら、精度や生産性を考慮し
正統派ゴム銃としては記念すべき最初の作品となりました。
販売も視野に入れていたのですが、それは果たされず終い。

それから月日は流れ、、といっても7ヶ月しか経ってないのですが、
先代の意志を受け継いだ2代目が誕生。

先代がブサイクに見えてしまうほどシュッとしてますw


KAZKIN2120製R.B.GUN販売モデル 第3弾

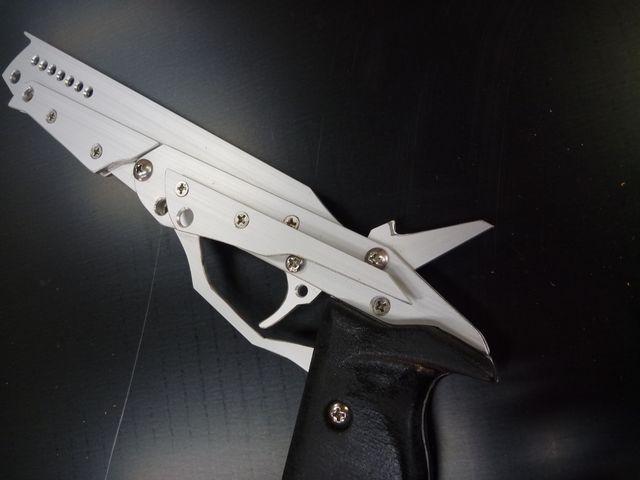

『ジャッカルMk-II』


J a c k a l Mk-II

競技ユースにも応える命中精度の単発銃、しかもイケメン?


■主要諸元
瞬間解放式単発銃
重量:約265g
銃身長:225mm
銃全長:280mm
銃全高:125mm
使用素材:
 ・アルミ(フレーム・各パーツ)
 ・MDF板(グリップ)

■機関部の仕組み
初代の固定リリーサ型強制滑射式を廃し、瞬間解放式を採用。トリガーが直にホールドフックを制御する単純構造。

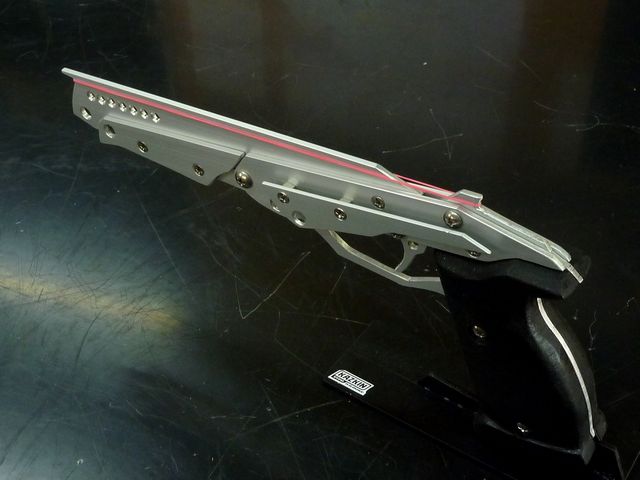

■組立完成図

握り易さや狙い易さを念頭に置いた設計ながら、鋭く精悍なイメージのデザインにしたつもり。


■パーツ構成図

グリップ芯以外のアルミパーツは幅の狭い材料を使用し、コストダウンを図っている。

■ロング&ロー・フォルム

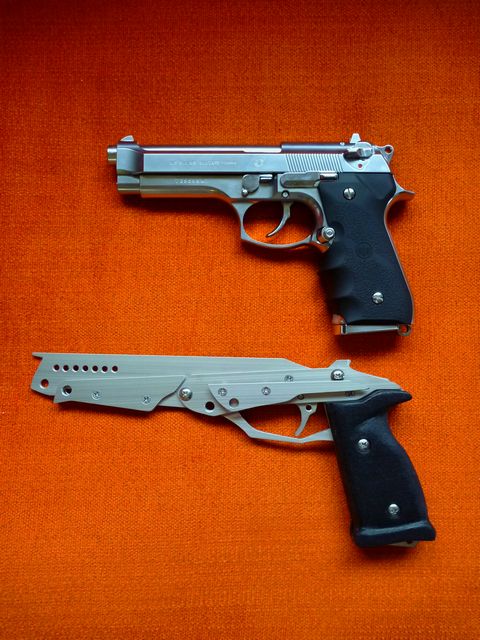

実銃(画像はM92Fのガスガン)との比較。
 競技に用いる単発式のゴム銃は、機関部構造が単純なので全高を低く抑えられる。(照準が握り手のすぐ上にある方が、手首のねじれ方向に対するブレの影響を受けにくいと考えられる。)逆に全長は輪ゴムを20cm以上引き伸ばしたいことから、長くせざるを得ない。
 そんな長全長・低全高の形態はゴム銃競技という明確な用途によりもたらされたデザインであり、他の作家さん達の競技モデルも概ね共通。もはや“実銃を模倣したオモチャ”ではない独自の美しさがそこにある。

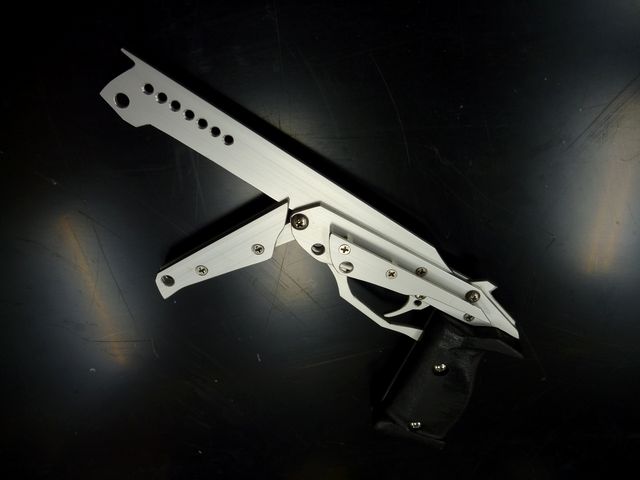

■可倒式フォアグリップ
先代にも搭載されていたフォアグリップ。不要説(?)が止まない装備だが、僅かな手ブレの影響を受ける精密射撃時には、ライフルのようにしっかり両手で構える姿勢も選択肢の一つだと思う。…というか、可動ギミックがあるとそれだけで嬉しいから、が真意だったりw

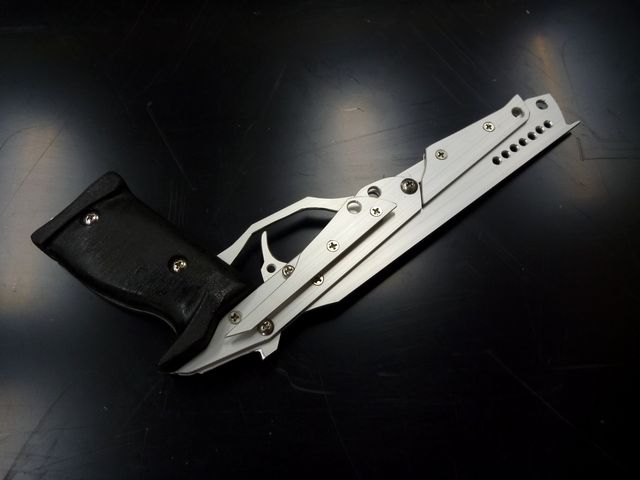

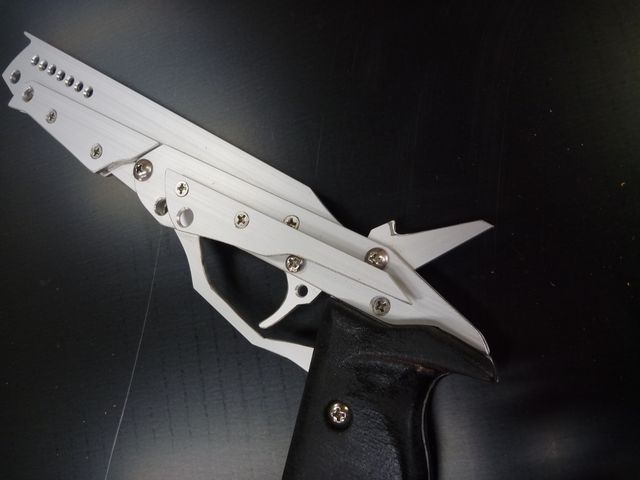

■ロングテール・フック
 ホールドフックはリターンスプリングのない構造だが、大きめのテールにより発射後、慌ててトリガーを戻しさえしなければ自動で復帰する。俗に言う“重力復帰式”。
テールが浮いている(復帰していない場合)には手動で押し込めてから、次弾の装填を行う。

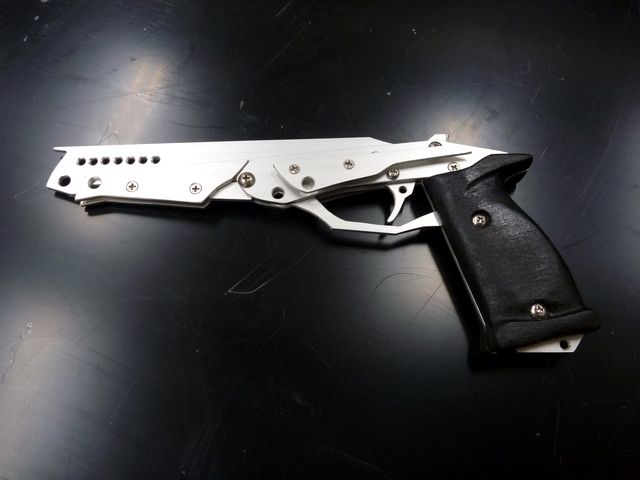

■スタンダードモデル
初心者にも扱い易く、ベテランも納得の命中精度という設計コンセプトのもと生産された単発銃。KAZKIN2120製品における汎用主力量産型ゴム銃となる。ジムとかザクみたいな位置づけですw
鉄製展示用台座・輪ゴム(10発)・取扱説明書が付属。

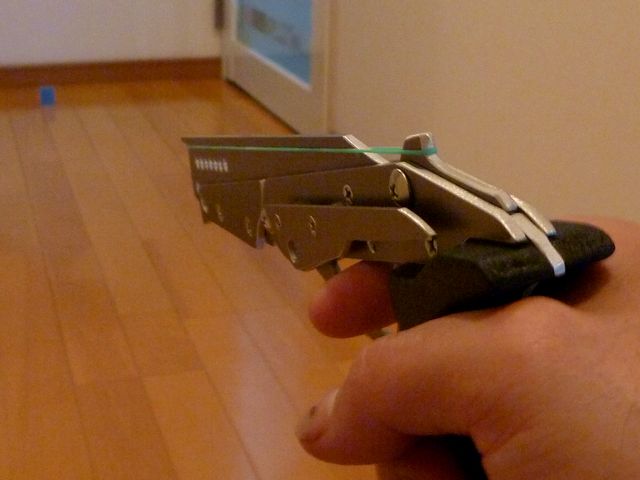

■単発はツマラナイ?
連発銃よりちょい地味な単発銃。だが命中精度が高く、射程1~2mから小さな標的を狙う精密射撃の緊迫感は世代性別を問わず楽しい。精神統一し銃身上端のラインに標的を合わせ発射!ハマると家の中は輪ゴムだらけw  使い方詳細は【オンラインマニュアル】をご覧下さい。



■作品紹介ムービー
 『ジャッカルMk-II』の射撃シーンや装填方法を動画に収めました。

YouTube


ニコニコ動画





※銃のデザインや細部の仕様は予告なく変更する場合がございます。
また生産台数も品質も、所詮手作りレベルであることをご理解ください。




ご購入を希望される方はコチラにてどうぞ。

【KAZKIN2120製 作品販売ブース】

詳しい使用方法をお知りになりたい方はコチラ。

【R.B.GUN オンラインマニュアル】


輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 自作 DIY 製作 作り方 販売 単発 競技用 ゴム銃競技 ジャッカル Jackal mk-II 銀狼 シルバーウルフ KAZKIN2120 KAZKIN2120 R.B.GUN R.B.GUN

PR
この記事にコメントする
お名前
タイトル
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
無題
またカッコイイものを……
相変わらずデザインがソリッドな感じで秀逸ですな
のぞむ 2009/06/23(Tue)03:37:56 編集
Re:無題
ありがとうございます。
鋭いイメージのデザインにしつつ、競技で使う事も考えてグリップとかは握り易い形状を心がけたんですよ。簡単製作で安価なものをと思っていたのに、結構手間のかかる作品になってしまい・・・w
by ZumA2 2009/06/23 23:08
良いです!
性能も良さそうです。自分が今作っている新作もトリガーが直にシアーになっているのですが、輪ゴム程度の力なら十分軽いトリガープルにできますね。
これを手にした人たちが大会等のイベントに参加してくれたら楽しいのですが。
大きなお世話かもしれませんがヤフオクのリカオンT4の3枚目の写真がジャッカルMkⅡになっているようですが故意にでしょうか?
ヒデヲ 2009/06/26(Fri)14:24:38 編集
Re:良いです!
どうもです^^
シンプルな構造ほど、弾道も素直で扱い易い銃になるのかも?と、この銃を作ってみて思いました。
ヒデヲさんの新作楽しみです。お目に掛かれるのはまだ先でしょうけど。
僕の作品販売活動が少しでも競技人口の増加に繋がれば、協会への恩返しにもなると思うのですが、どうでしょうね(^^ゞ

ヤフオクのリカオンの画像、間違えていたの気付きませんでした。変更できないので訂正とお詫びを追記・・・。でも終了前にご指摘いただいて助かりました。ありがとうございます。
by ZumA2 2009/06/26 22:17
無題
構造はシンプルなまま格好良くできていますね!
ところで、まことに恐縮ながらこの図面を製図ソフトで開きたいので、dxfの形式でアップお願いできませんか?
戦艦 2009/06/29(Mon)00:46:37 編集
Re:無題
機関部がシンプルなお陰でデザインの自由度は高いです(^^ゞ

僕が図面を描いているソフトではdxf形式で出力できないみたいです。製図はド素人な上、環境も整っておらず、イラストの延長みたいな作図方法でして…^^; それと加工機などで大量複製が容易になってしまうデータのアップは控えることにしています。申し訳ありません。
by ZumA2 2009/06/29 22:19
ありがとうです
先日、高校の文化祭にてこれを射的の銃として使ったらかなり賑わってくれていました。
文化祭前日に完成して試射や調整もままならないまま使いましたが設計のすばらしさのおかげで2mはなれたところに設置した1.0×1.0×1.0cmの的にもかなりの頻度で命中させられる人が出てきました
これからも新作の登場待ってます!

@制作方法は2.0mm厚のアルミ板をレーザー加工し、タップは立てる時間がなかったので省略でした、もっと時間があれば・・・ぁモウ受験か
戦艦 2009/09/29(Tue)00:18:46 編集
Re:ありがとうです
どういたしまして^^
人の集まるイベントで、ゴム銃は常に人気の的のようです。
高校生の皆さんにももてはやされたのなら、もぅ嬉しい限り。

それにしてもレーザー加工で作られたとは、、素晴らしいです。
僕の手作り品より命中精度が高いことでしょうw

2mから1cm角の標的とは、難易度が本格的ですね。かなりの頻度で当てられた方は、ゴム銃の公式競技でも即、好成績を出せるに十分のセンスかと思われます。僕などは負けてしまいます(^^ゞ

大学受験でしょうかね。ぜひ頑張って下さい。
by ZumA2 2009/09/29 23:09
無題
グリップ部分をアルミにしてもできるのでしょうか???
2010/02/25(Thu)18:07:25 編集
Re:無題
できますよ。
ただ握り心地は、木で作ったグリップの方が良いです。
アルミ板を使う場合は、数枚重ねて厚くするなどの工夫が要りますね。
by ZumA2 2010/02/25 22:06
