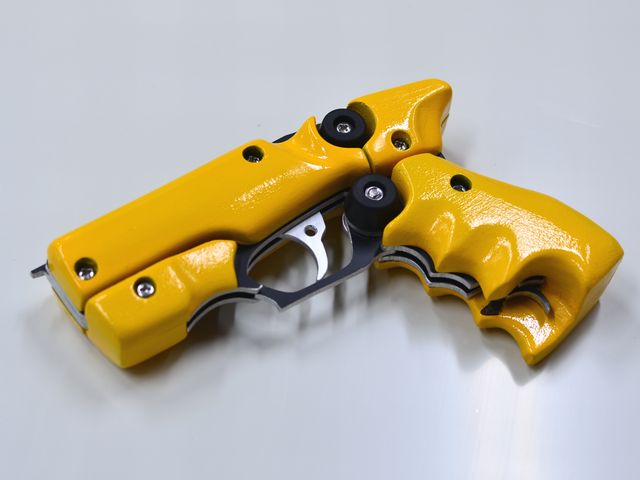

折り畳み機構を搭載した『ガルム』がフルモデルチェンジ。


『ガルム2』


G A R M 2


進化した折り畳みギミックが醸すツールっぽさ。
銃器ではなく工具をイメージして塗装された黄色いボディ。
男心をくすぐる異色のワンオフモデルがここに生誕。

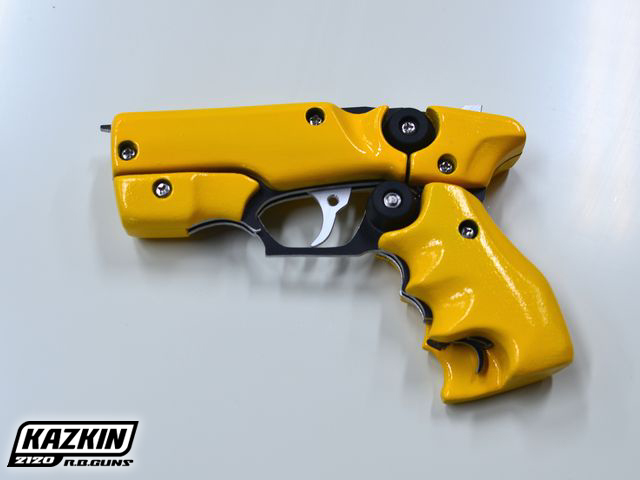

■主要諸元
瞬間解放式単発銃
重量:約330g
銃身長:155mm
銃全長:178mm
銃全高:《展開時》120mm 《格納時》88mm
使用素材:アルミ / MDF板

■機関部の仕組み

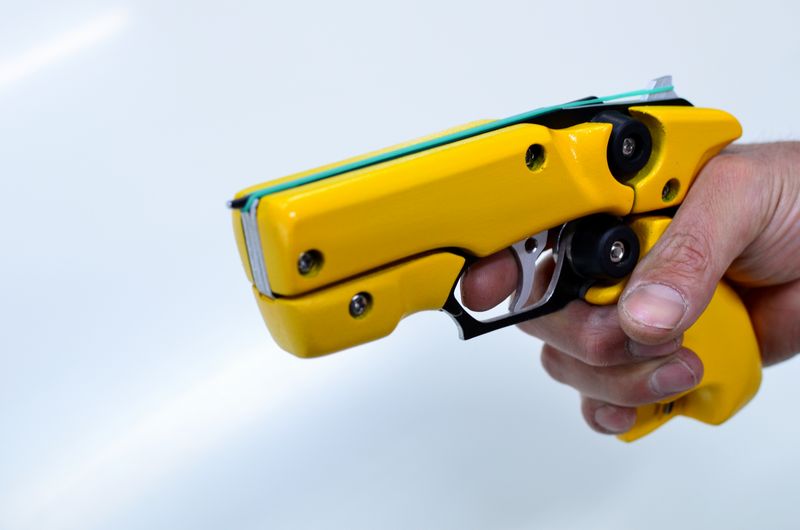

 銃全長が200mmにも満たないコンパクトな拳銃だが、ゴム銃としては何としても銃身長は稼ぎたいところ。そこで極力、ホールドフックを後端に配置。また銃身に輪ゴムを挟むタイプよりも直進性に優れた銃身の上に輪ゴムが乗る方式を採用し、銃身短による命中精度の劣化を抑えている。競技目的で作られてはいないが公式種目のマッチボックスならこなせるかもしれない。

■折り畳み機構

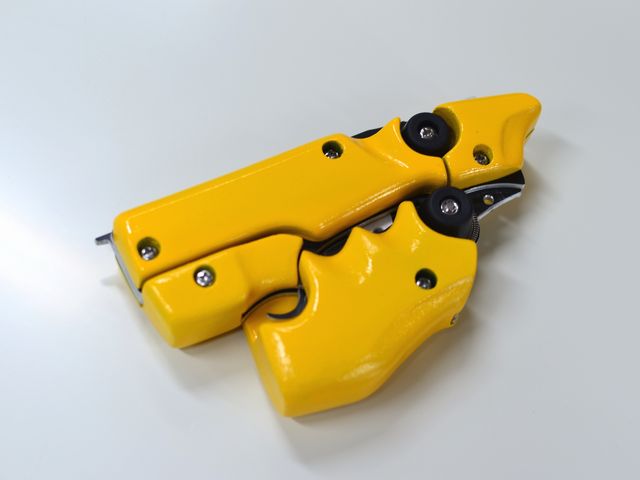

 先代から引き継いだ折り畳み機構(といってもグリップが倒れるだけ)が進化した。
《格納形態→発射形態》グリップ下部にある小さなレバーを引くとロックが解除され、バネの力で展開。開ききった位置でカチッという動作音がして固定される。

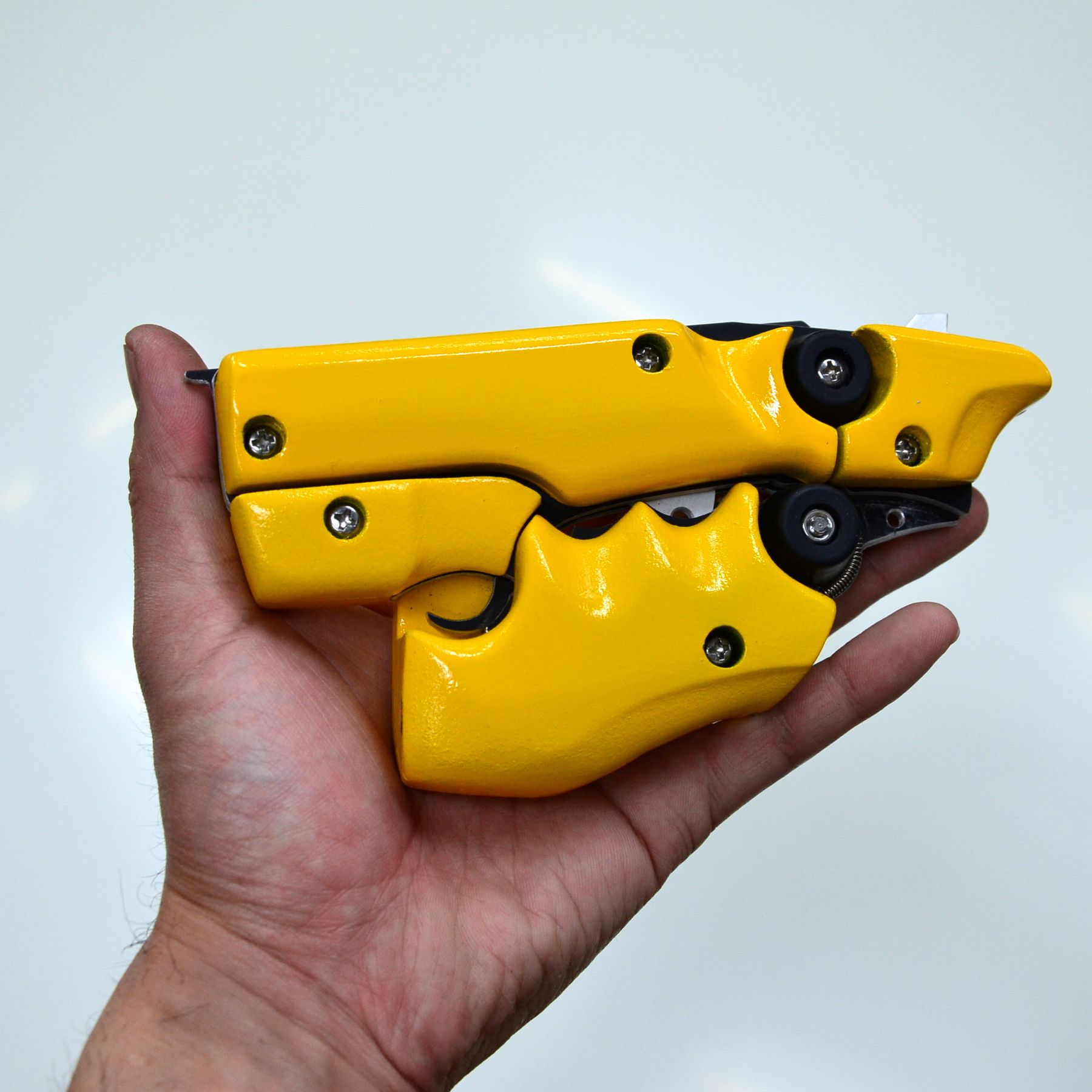

《発射形態→格納形態》グリップを強く倒すと、畳みきった位置で自動的にロックされる。


■グリップに込められた発射機構とは関係ないメカ

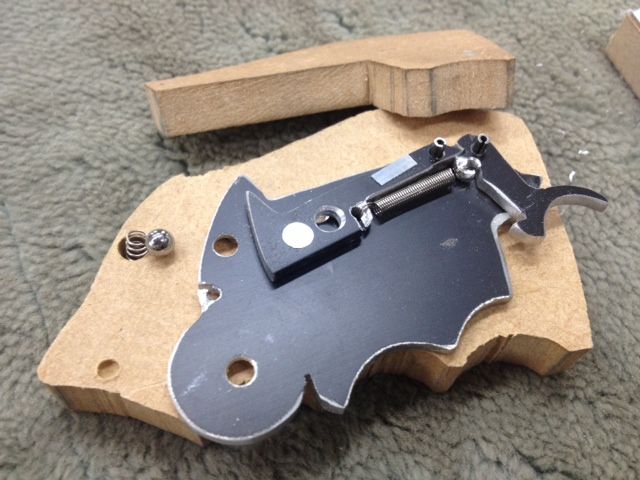

 折り畳み機構をより楽しく演出するギミックが、グリップ内部に仕込まれている。バネに引っ張られ常に展開しようとするグリップを、自動でロックしたり引くことで解除したりするレバーは、小指に配置された小さなトリガーのようなデザイン。また左右に設けたボールプランジャが発射形態時のグリップのガタつきを抑えるとともに、カチッというクリック感が操作する心地よさを演出。

■MDFパネルの厚みあるデザイン
 弊社従来の作品にみられる3mm厚のアルミを重ねただけのモデルは、角度によっては薄っぺらく見えてしまう。それを解消する全体をMDF板で覆うようなデザイン設計は『パンサー』に次ぐ2作目。中央9mm、両側12mmのMDF板を重ねた銃全幅は33mm。短い全長と相まって、実在する拳銃に近いボリューム感溢れるシルエット、、ではあるがそんな拳銃らしさをかき消す黄色いボディが、何かの工具を連想させる。

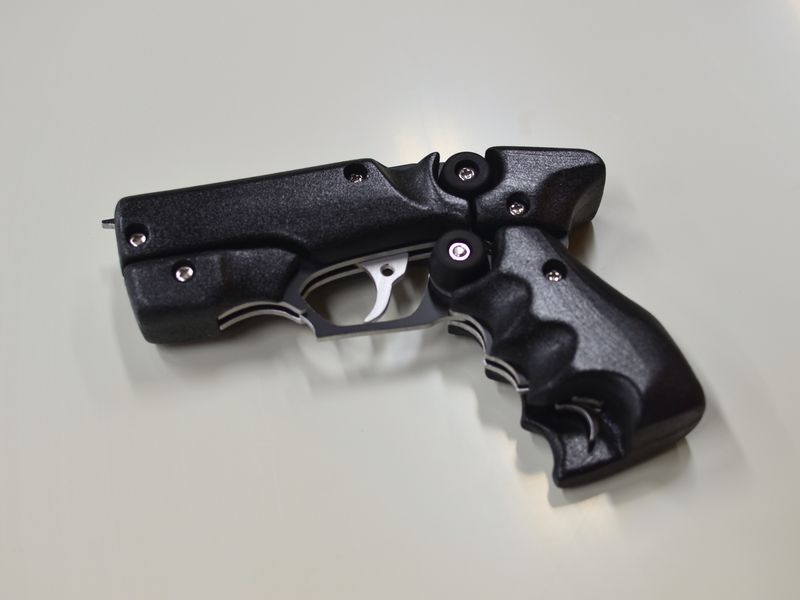

 そんなツーリッシュなイエローではなくシックなガンメタリックに塗装するとガラッとイメージが変わる。それでもサイバーチックなパネル形状と削り込み加工により、実在する拳銃にはやはり似つかない。そう、これは輪ゴム銃であるw



『ガルム2』──それは男のTOOL。

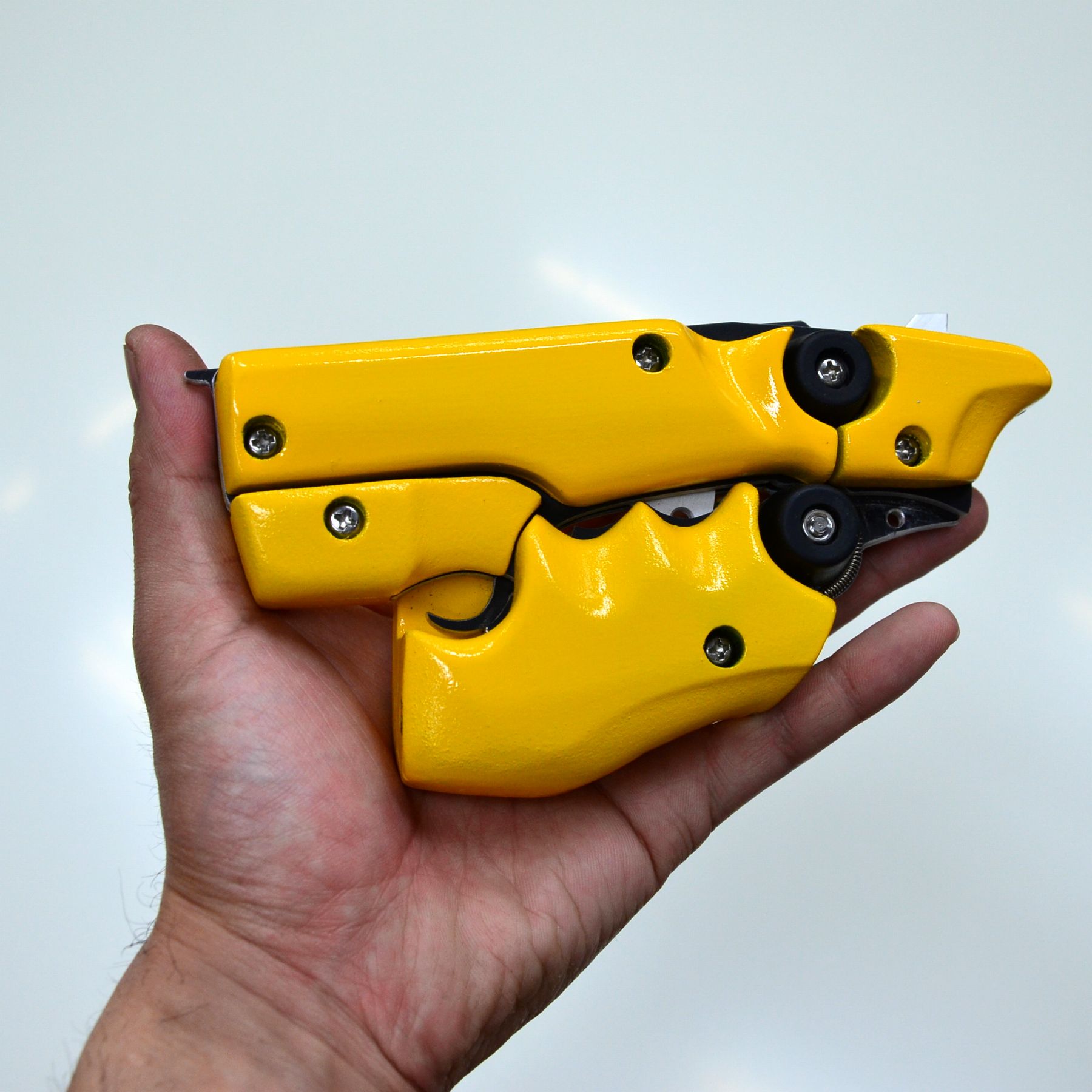

「折り畳み式」に溢れる果てしないロマン。



決してコンパクトにして携帯性を高めたかったわけではない。
というか、あんまり小さくなってないw


■作品紹介ムービー
 『ガルム2』の折り畳みギミックや射撃シーンを動画に収めました。

YouTube


ニコニコ動画




輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 フルメタル輪ゴム銃 自作 DIY 製作 作り方 販売 ゴム銃競技 ガルム GRUM GRUM 2 2 折りたたみ 折り畳み 折畳 フォールディング 銀狼 シルバーウルフ KAZKIN2120 KAZKIN2120 R.B.GUN R.B.GUN

PR
この記事にコメントする
お名前
タイトル
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
何度でも言おう!
無駄機能はロマンである!!とw
ただやん 2013/03/23(Sat)22:52:59 編集
Re:何度でも言おう!
あざっす!振り返るとこのブログで訴えているのは、まさにそれに尽きるw
by ZumA2 2013/03/23 23:06
次は・・・
ロボットに変形するゴム銃を・・・
Notch 2013/03/27(Wed)12:42:17 編集
Re:次は・・・
折り畳みから一気にハードルが上がるじゃないですかw
by ZumA2 2013/03/28 07:45
無題
Двбу
unknown 2013/07/28(Sun)23:16:55 編集
無題
ナーフのフラッシュブレイク(廃番)みたいな、道具からボタン一つで鉄砲になるやつとか作れますか?
unknown 2015/09/27(Sun)20:20:40 編集
Re:無題
いろいろな折りたたみ機構が考えられると思います。またこのタイプの新型も作りたいところです。
by ZumA2 2015/09/28 20:12
