日本ゴム銃射撃協会の公式種目コインペンドラム(以下:CP)
にのみ使用する専用の銃、『ファルコン』が完成しました。

サイドフック(横掛け)式の銃は、発射弾がフリスビーのように横回転し、
標的に当たる面積が大きくなることから、CPという競技に有効です。
銃身も短いためコインを激しく揺らさず、標的追尾がわりと楽なのも利点。
反面、必中の精度が求められる他の2種目、MBとFSには不向きなので、
ゴム銃愛好家の中ではCP専用銃として、横掛け式を使用する方も多いのです。
偉大なる先人達が生み出した知恵を拝借し、僕も作らせて頂きました(^^ゞ




Falcon ── 隼(ハヤブサ)
その鳥は飛翔速度を活かし、空中でダイナミックな狩りをする。
宙吊りのコインを高速で射止める為に生まれたこの銃は、
そんなゴム銃界の“ハヤブサ”となり得ることができるのか?

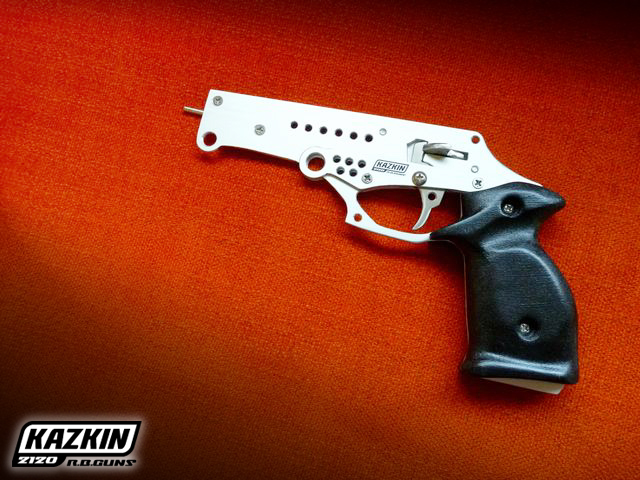

■主要諸元
瞬間解放式単発銃
サイドフック(横掛け)方式
重量:約200g
銃全長:235mm
銃身長:155mm
使用素材:
 ・アルミ(フレーム類)
 ・ステンレス(トリガー・フック)
 ・MDF板(グリップ)


■機関部の仕組み
 ゴムの力が掛かったホールドフックを抑えているトリガーを、3mmほど引くことで発射。
 トリガーとホールドフックの復帰は別々のバネが担います。(トリガー用は板バネを使用。)

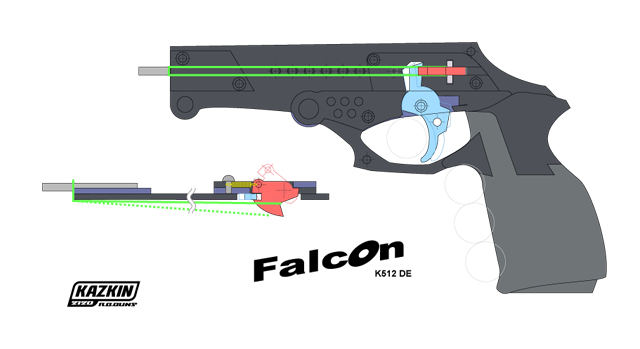

■組立完成図

 横掛け式はホールドフックの回転軸が縦になるので、側面図だけでは描き表せず設計がちょっと複雑。でも仕組みそのものはとてもシンプルです。


■パーツ構成図

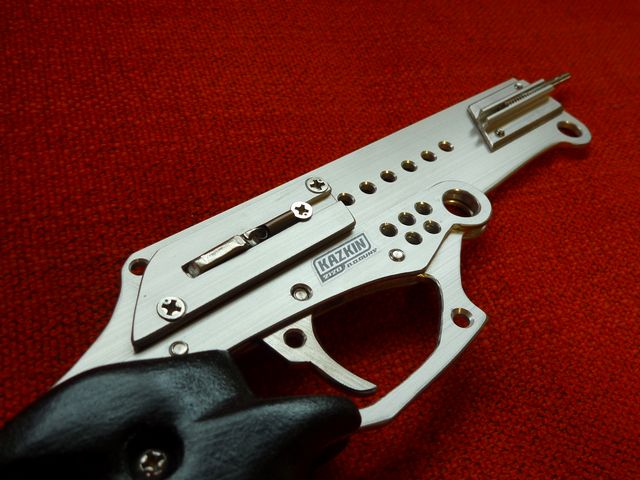

70mm幅のアルミ板を使用し、複雑な貼り合わせのない単純構造にし、パーツ数やビスの数を減らしました。


■フリスビー飛行の原理

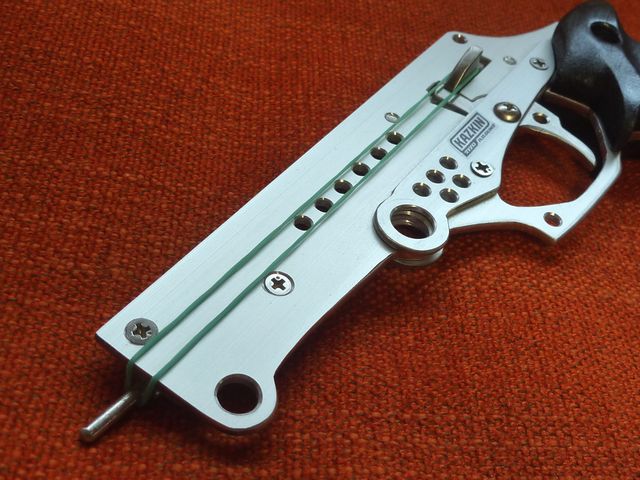

 ゴムが輪を描き横回転しながら飛んでいくのは、銃先端部でゴムがくの字に折れ曲がっているからだと思います。
銃身のラインどおり真っ直ぐ弾を飛ばすには、ゴムの折れ曲がり具合、つまりピンフックの位置取りが重要ではないかと。



■非シンメトリー構造

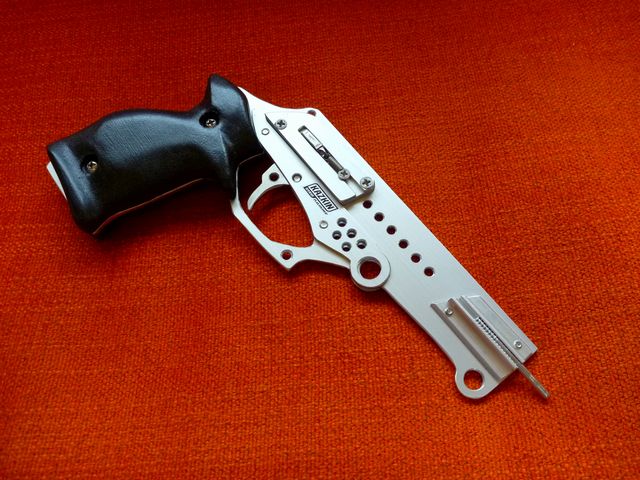

 右利きの自分用に、銃の左側がゴムを掛ける部分となっています。反対の右側は画像のとおり。ホールドフックを収めるフレームパーツは薄く小さく、復帰バネも露出しています。


■グリップ形状

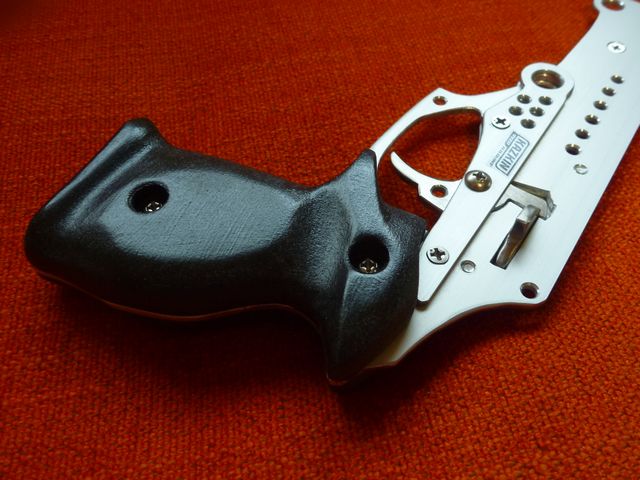

 グリップの加工だけは図面に頼れず、実際に握った感覚を確かめながら、削り出しています。今作はサムレストをやや深めに取りました。
 ムダ機能ですが、この銃は軽さ・重心の位置ともに、指でクルクル回すガンプレイがとてもやり易いですw


■プロトタイプの存在

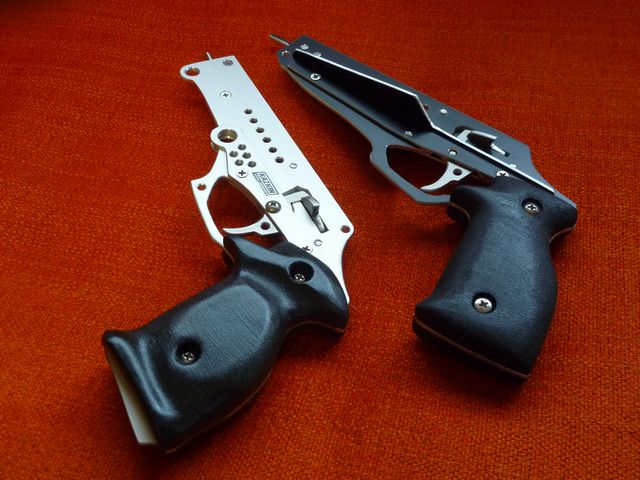

 製作実績のない横掛け式を作るにあたり、試作型が重要な役割を果たしました。トライアルに基づき改良を施したのが正規版。でも試作機もなかなかどうして、正規版に引けを取らない性能です。しかもパーツ組み換えで左利き用にもなるユニバーサルデザイン。


■実戦投入の前に・・・


この銃が優れているかどうかを判断するには、
まず自分が使いこなせていなくてはなりません。
でもまだ慣れず、装填にもたついてしまいます。

CPは素早く確実な装填がスコアに影響する種目だけに、射撃訓練は必須。
なのに“訓練”的なものにやる気が湧かない自分の性格がどうにも・・・。(;´∀`A)
