KAZKIN2120製ゴム銃のグリップはMDFで作られています。
そのグリップが出来るまでの工程をご紹介致します。

MDF (medium density fiberboard)=中密度繊維板とは
木質繊維を原料とする成型板(ファイバーボード)の一種。
木材の様に高い加工性を持ち、耐久性が高く、木材特有の反りや
乾燥割れなどの癖が少なく、均質で極めて安価である。(wikiより抜粋)



こーゆー凹凸が激しいグリップは、とても手間が掛かります^^;

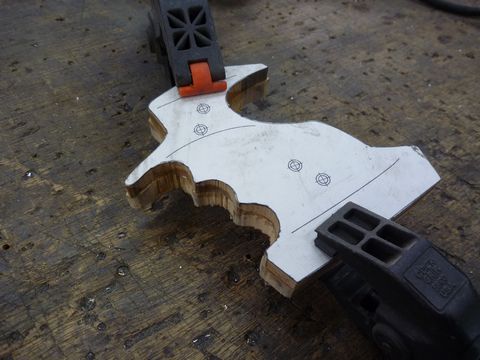

■型取り
 今作は競技用エアガンの画像をネットで拾い、グリップ形状をトレースして図面に起こしました。印刷した図面をスプレー糊でMDFに貼付け、バンドソーで切出します。厚みが必要だったので、12mmと9mmの板を木工用ボンドで接着します。

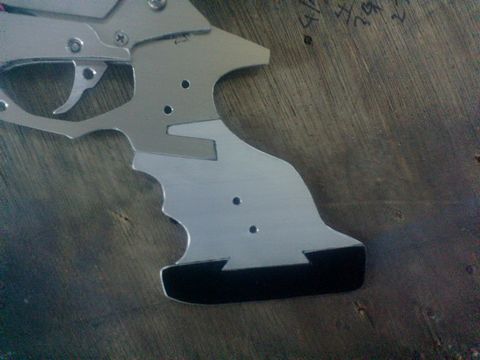

■芯材
 MDFはビスが効きにくいので、両側からそれぞれ芯材のアルミにビス止めします。
隠れて見えなくなる部分なので、色はバラバラw
持ち運び時にグリップを簡単に取り外せるような切込み加工になっています。

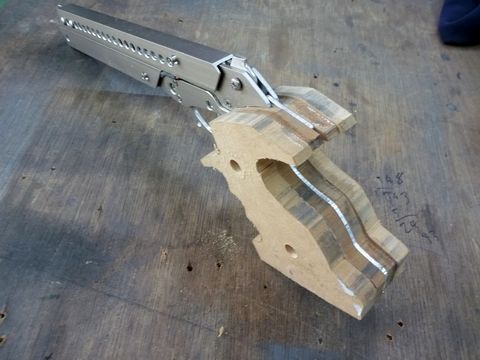

■仮組み
 まだこの状態では、分厚くてまともに握る事さえ出来ないw
厚さは合計で45mm。
ここから自分の手に馴染む形状にするべく、削出しの作業を行います。

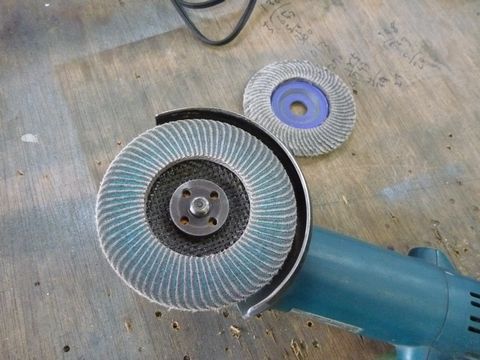

■使用工具
 ディスクグラインダーに#60のペーパーを付けて削っていきます。角が減ってしまったペーパーは削りにくいので×。また激しくホコリが巻き上がるので要マスク&ゴーグル。
家の中での作業は、とんでもない事になりますのでお薦めしません。

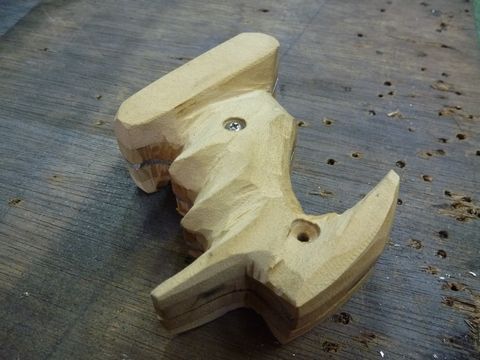

■削り出し
 MDFに対し荒いペーパーでの作業は、切削力があり過ぎるほどなので、体力は要りませんが、神経を要します。少し削っては、握って当り具合を確かめる、、を何回も繰り返します。うっかり削り過ぎても元には戻せないので慎重に。

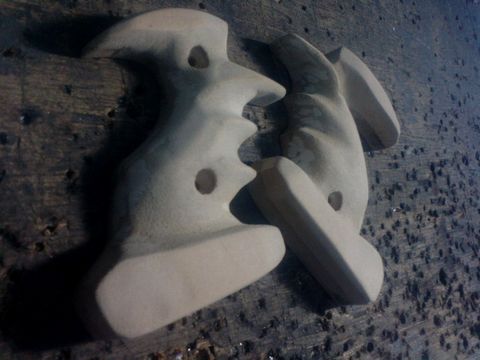

■削り仕上げ
 粗削り後、表面を紙ヤスリで滑らかに整えます。最終的に#240以上で仕上げると、塗装後、表面がツルツルで綺麗に出来上がりますが、あえて#80でお終いに。すると塗装後も僅かにザラザラしていて滑り難くなるのです。(たんに面倒なだけという理由もあるw)

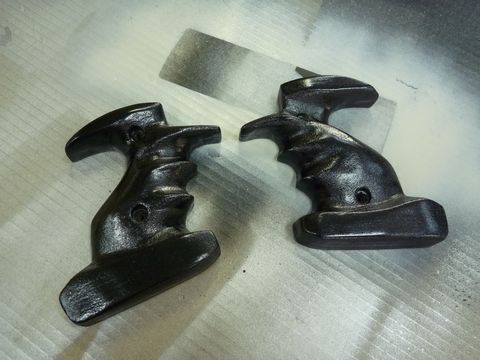

■塗装
 粗めのヤスリで仕上げると、MDFは塗料を吸ってしまい、なかなか色が付きません。ですが“アクリルシリコン樹脂塗料”で刷毛塗りすれば1度塗りでも十分に色が付きます。僕はこれを塗装下地として、その上から好みの色のスプレーで最終的な塗装を行っています。

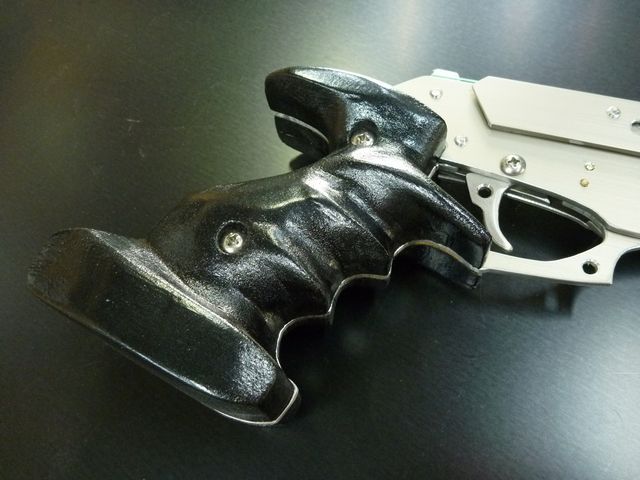

■MDF加工のまとめ
 ・ビスが効かず柔らかいので、銃身・フレーム・機関部パーツには向かない。
 ・成型板なので木目がなく、風合いのある仕上げにはならない。
  ニス仕上げのメリットは無く、ウッディーな雰囲気は醸し出せない。
 ・木よりも割れたり欠けたり反ったりという心配は少ない。
  ただし、表面は塗装でコーティングを施すことが望ましい。
 ・ディスクグラインダーとの相性が良く、粗目のペーパーなら
  焦げることなく、アッという間に成形が出来てしまう。
 ・切削加工をすると、なんかイイ匂いがする。
 ・加工し易いクセに、値段も安い。非常にありがたい。

∴加工が楽なMDFは、立体的な削りを要するグリップの材料に最適。
おススメですぜ。d( ̄∀ ̄*)
