日本ゴム銃射撃協会の公式競技は3種目。
マッチボックス(MB)・フライシュート(FS)・コインペンドラム(CP)。
このうちMBとFSで使用する静標的精密射撃専用モデル───

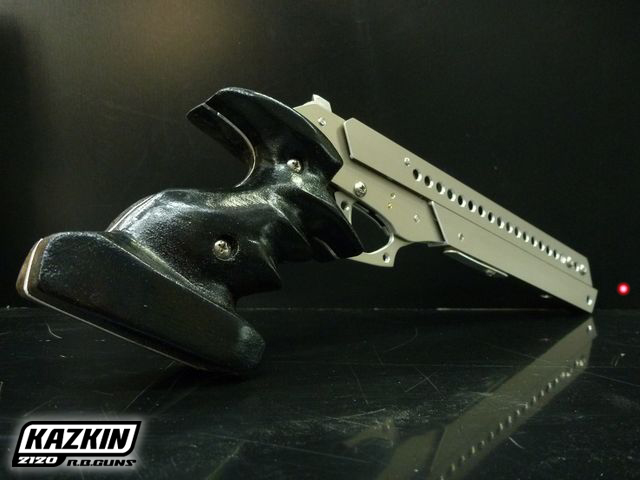

『グリフォン』


G R I F F O N


神話に登場する伝説の怪鳥のごとき強烈なその意匠。
直線的なパイプバレルと曲線的なバイトグリップを併せ持つ
異色の大型拳銃に託された使命とは?…その謎が今明らかに──。

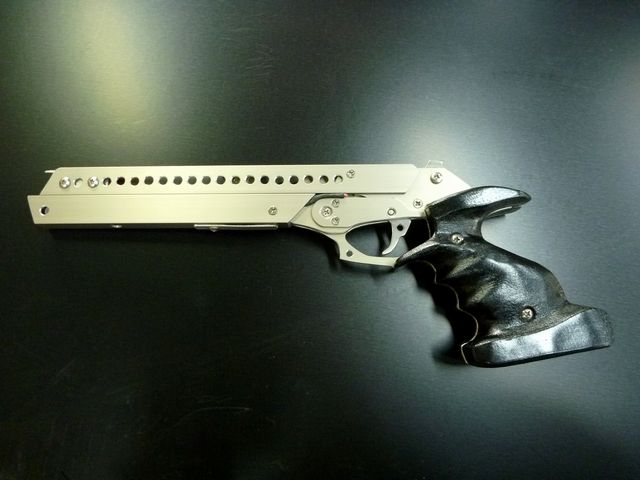

■主要諸元
瞬間解放式単発銃
重量:約475g
銃全長:375mm
銃身長:275mm
寸法はこれまでで最大のサイズ。
使用素材:
 ・アルミ(フレーム類)
 ・ステンレス(トリガー・フック)
 ・MDF板(グリップ)


■機関部の仕組み
機関部そのものはスライドパーツを介すオーソドックスな瞬間解放式。 角パイプの上面にゴムを掛ける方式で、リリースされたゴムはほとんど銃身に接触しない(余計な摩擦を受けない)まま発射される構造。

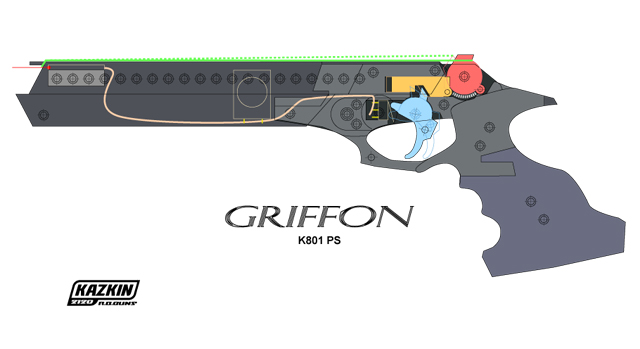

■組立完成図

既出作品同様、トリガー復帰とホールドフック復帰を1つのバネが担う“モノ・スプリング構造”


■パーツ構成図

フレームは70mm幅のアルミ板を使用。ワンオフならではの贅沢な(勿体ない)部材の使い方w 銃身パーツのアルミ角パイプは幅15mm高さ20mm。

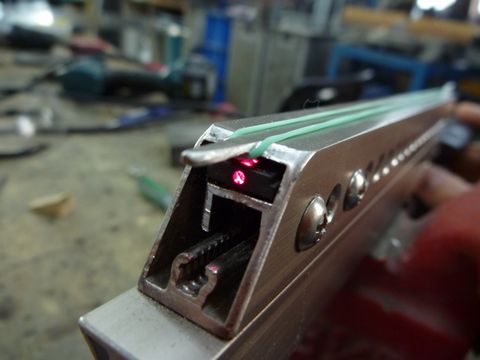

■内蔵型レーザーサイト
『銀狼』以来となるレーザーサイトを搭載。今作のものは単なる飾りではないw(ちゃんと頼りになる照準器です。)レーザー発光モジュールをホールドグルーブのすぐ下に配置し、距離の変化による光軸のズレを最小限に抑える設計。

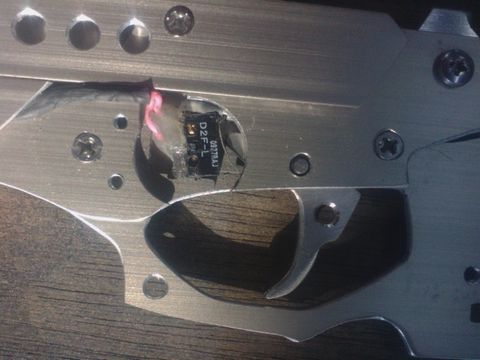

トリガーの引きしろは2段階。小型のリミットスイッチは微弱なトリガーの復帰力にもなっていて、軽くトリガーを半引きにするとレーザー発光がONに。
さらに引き込むと輪ゴムが放たれる。照準合わせと発射を一連の操作でおこなえ、射撃に集中して臨める…はず、多分。

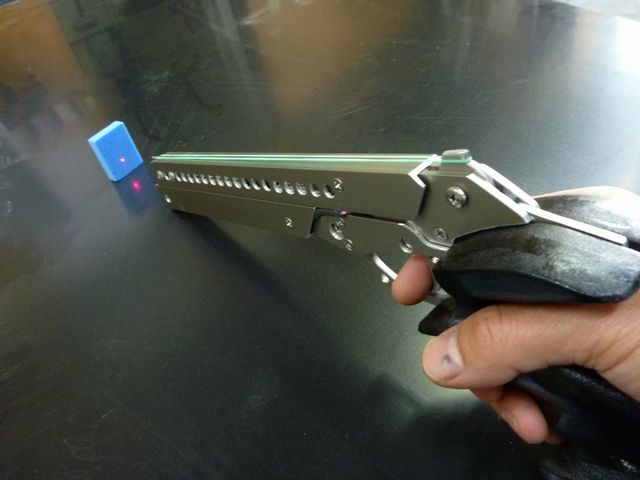

標的に直接ポイントされるので、バレルを目線に合わせて狙う必要がなく、腰のあたりで構える射撃姿勢も可能に。ちなみにレーザーの照射距離は輪ゴムの射程を遥かに凌ぐw
レーザーサイトで重要な光軸調整は、ビス4本の微妙な締め加減で上下左右に調節できるようになっている。


レーザーの光軸は弾道と平行に調整するのが常識だが、この銃の運用目的はゴム銃の公式競技MBとFSのみ。特にFSは蝿ほどの小さい標的を狙う種目。
高さ5mmの標的は僅かでも上にズレると失中となるが、下にズレた場合は地面を滑り標的に到達、命中となる。そこで光軸を若干上向きにセット(上図参照)。
標的にポイントを当てると弾は標的の下に着弾、失中を許さない構えだ。

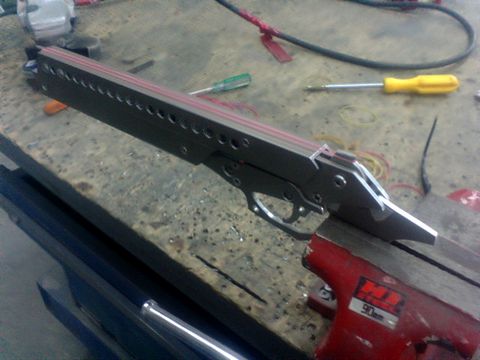

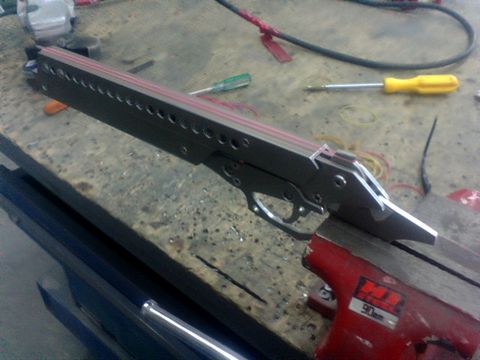

■集弾率テスト
 確かなサイトを備えていても、常に弾がそこに飛ばなければ意味がない。そこで万力で銃を固定し命中精度の検証を行ったところ、必要十分な成果を得られた。あとは均質の輪ゴムを選定すれば競技での満点は獲得したも同然。
だが腕とメンタルに問題山積^^;


■こだわりのグリップ
競技用のエアガンのグリップを参考にMDFを削り出して作成。
(⇒グリップの製作記
長く重たい銃での精密射撃に、安定感のあるグリップは不可欠。でもやっぱり手ブレは避けられない。しかもレーザーサイトで傍目にも手ブレがバレるしw

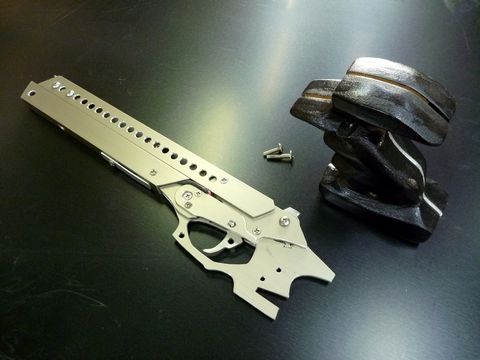

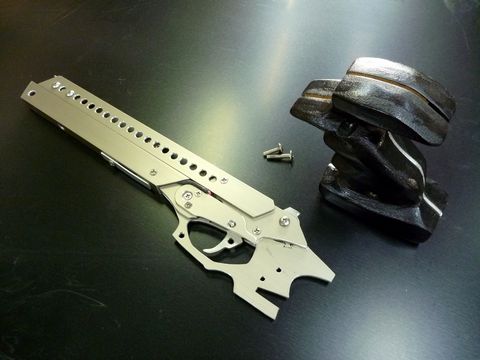

■簡易セパレート式
命中精度を高めるため銃身を長くしたこの銃は、そのままではキャリーボックスに収まらない。そこでビス2本を外せばグリップ部分が引き抜けるような設計になっている。
戦地に赴き、まずは銃の組立て。任務に向け、否が応にも気分は高揚することだろうw


■二鳥拳銃
鳥の名に肖った2つの銃──
『グリフォン』『ファルコン』
競技で自己記録更新の使命を担い大空へと解き放たれた。
彼らがもたらす戦果や如何に?
続報ヲ待タレヨ。
(来たる6/14の大会が終わったら、結果をご報告いたします。残念な報告にならなきゃいいのですが^^;)


なお、この銃はまだ未完成です。
今後、実戦投入して問題点を探り、改良を繰り返す予定。現時点でも、
・手ブレを軽減する為のフォアグリップ追加
・レーザー電源をボタン電池から単4電池×2へと容量アップ

という計画が上がっています。満足がいくまで進化し続ける銃。
見た目がヘンテコになっても、愛着は増す一方なはずです、きっと…。
