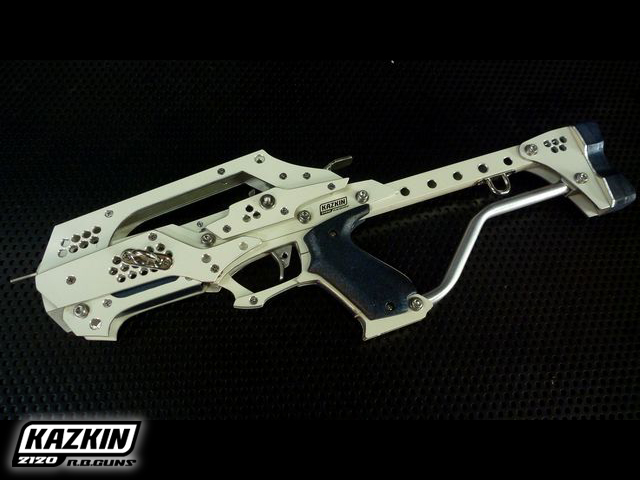

KAZKIN2120製ゴム銃で初となる短機関銃モデルが誕生。
高速連射による瞬間火力は拳銃タイプの比ではない。

白き粗暴な獣の如きその銃の名は────

『イエティ30』



Y e t i 30

回転翼式フルオートマチック機構搭載。

輪ゴムをばら撒く快感に酔いしれるがいい。



■主要諸元
回転翼式フルオート連発銃
輪ゴム装弾数:30発
翼形状:歯車型(フック数:6)
銃全長:530mm (ストック非装着時320mm)
銃全高:180mm 銃身長:200mm
重量:約1300g
使用素材:アルミ平板・アルミ角パイプ(フレーム/他)
 /ステンレス(機関パーツ/他)/MDF板(グリップ/他)

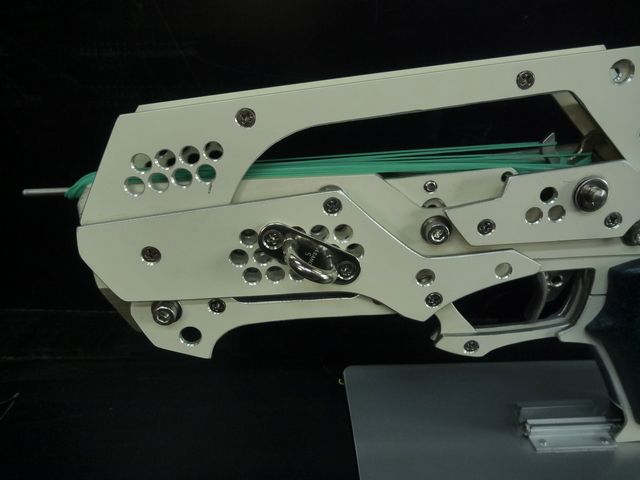

■機関部の仕組み

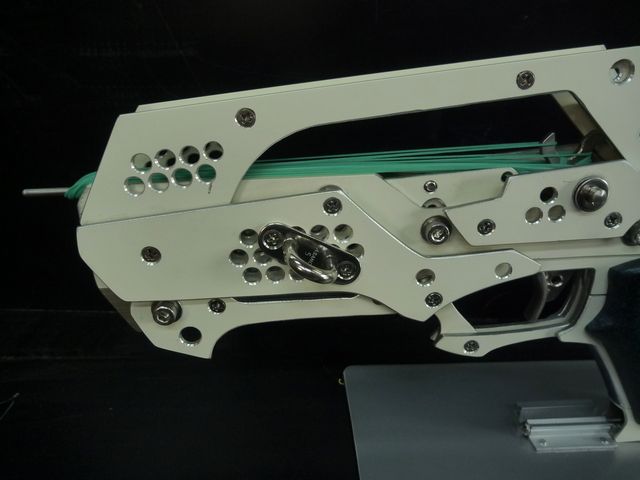

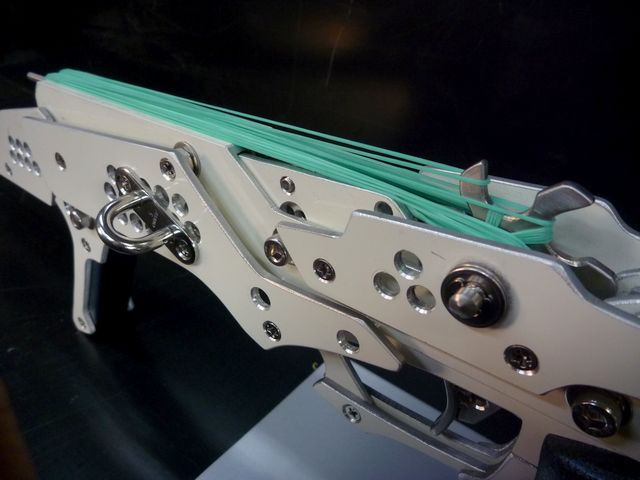

 フル装弾時の回転翼に掛る力は凄まじく、ステンレス製のトリガーが回転翼をダイレクトに制御しています。
 回転翼式フルオートのゴム銃は、強力なゴムの力を抑え回転を遅らせないと、瞬時に弾が発射されてしまい暴発のような状態になります。そこで不可欠となる遅延装置ですが、その効き具合が一定では、装弾数によって変化する回転翼の力に対応できません。何度も失敗を繰り返し最後は、偉大なる先人が考案された「錘をカタカタさせる方式」を使わせて頂きました。
 これは回転翼の勢いが強いほど、勢いを抑える力も強まるようになっています。回転翼が通過する度にオレンジ色の部品が上下に揺らされます。その揺れは緑色の部品を介し、釣合いが取れて静止しているピンク色の錘を上下させます。この錘は押し下げる力と同等の押し上げる力が必要となるため、装弾数が多く勢いが強い時も、少なく弱い時も、それに応じた働きをしてくれるというわけです。


■パーツ構成
 パーツ数やビス固定箇所などいずれも全作品中、過去最多となる。銃のサイズが大きくなっても単調な印象にならないよう、あえて複雑な面構成を意識した設計。その結果、高い剛性を得るに至ったが重量もそれ相応に…。

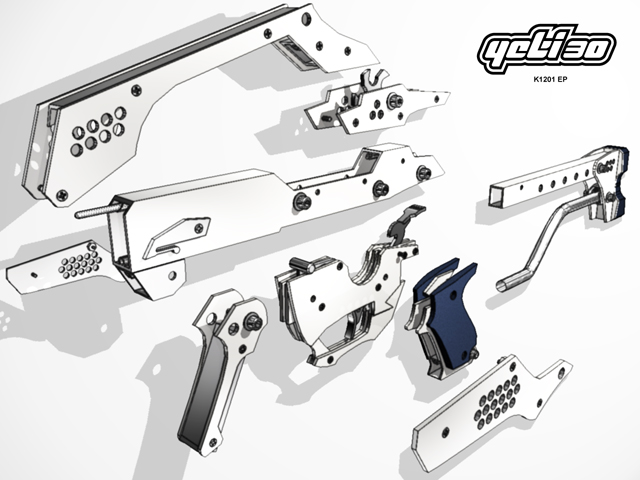

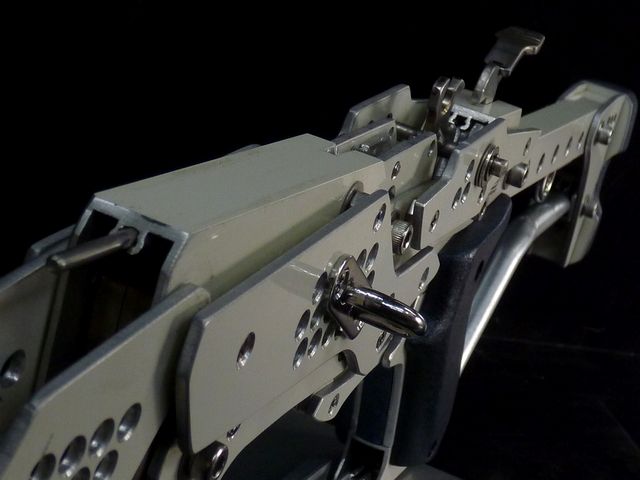

 銃身兼メインフレームは20×40mmの角パイプを使用。機関部ユニットは3mm厚のアルミ板の5層構造。他に回転翼ユニット、グリップ、可倒式フォアグリップ、開閉式バレルカバー、装甲板、ストックなどで構成されている。

 重なり合う板の位置関係やらスペーサーの厚みなど、側面図のみでの設計には苦労した。かといって3Dで設計するのも大変そうだし…。


■ロックレバー

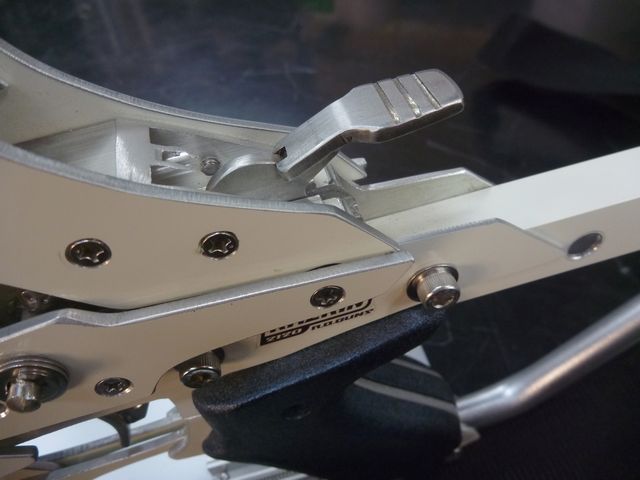

 開閉式バレルカバーは射撃時に高速で動作する機関部から安全を確保する役割があり、キャリングハンドルにもなる。このレバーを下げるとバレルカバーのロックが解除し開くことが出来る。閉めるときは自動でロックがガチッと掛り、即、取っ手を掴んで持ち運びが可能。
バレルカバーの開閉はリロード時に必ず行うので、このレバー操作も楽しい演出に一役買ってくれているのだw


■ハンドガンに変身
 ストックを外せば拳銃としても違和感がないデザインにしたつもり。ただサブマシンガンとしてならサイズはやや小ぶりだが、ストックを外して拳銃としたなら途端にデカ過ぎる印象にw

 ところで白い銃って、実銃では殆どお目に掛れませんよね。なのでSFチックに感じられて僕好みではあるんですが、本当の理由は今回調達できた材料が白塗装のアルミ板だけだったからなのです。


■発射速度と装弾数
 30発のフル装弾状態からトリガーを引き、撃ち尽くすのに要す時間は僅か1.8秒ほど(ストップウォッチにて計測)。発射速度は1000発/分となる。トリガーを指きりしても4,5回ほどしか撃てない。
装弾数・発射速度とも実在するサブマシンガンと似通った数値ではあるものの、あっという間過ぎて、ちょっと物足りない。ちなみに装填作業に掛る時間は90秒ほど。地味な作業の末、得られる快感は一瞬なんですw 儚いナァ・・・。


■サブマシンガン製作の経緯
 日本ゴム銃射撃協会のイベントなどを通じて感じるのは、ゴム銃もデカい方が目を引くということ。これまで拳銃タイプばかり製作してきたので、ここらで1挺デカいのをこさえようと考え、今回の製作に至りました。
 目論見どおり目立つ存在にはなりましたが、その分、家での置き場所に困っています^^;

■ショルダーストラップ

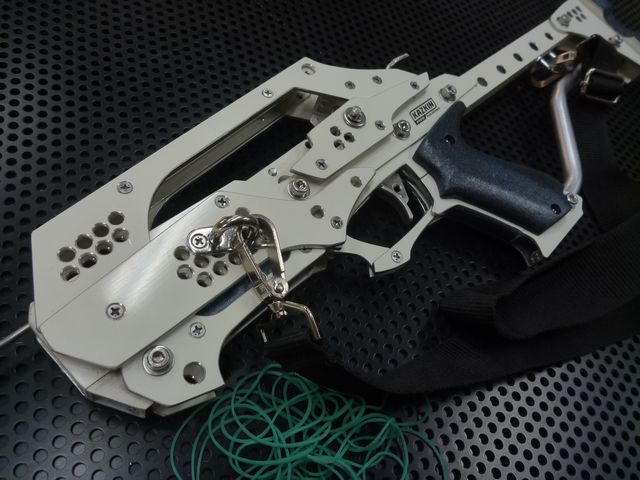

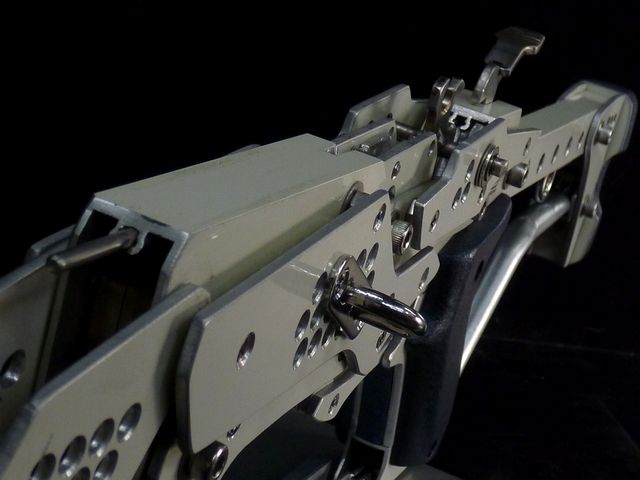

 拳銃がホルスターに納めて携帯するように、サブマシンガンは肩から提げて運んだりしますよね。その為のフックやベルトも装備。今作を作ろうと決めた時から、一番やりたかったのがコレなんですw
鏡に向かって構える僕に失笑する妻。。男のロマンとは、家族に理解されない事の方が多いのだ。┐(´д`)┌



■作品紹介ムービー
 『イエティ30』の射撃シーンや装填方法を動画に収めました。

YouTube


ニコニコ動画
