  第五話『“描く” と “作る”の違い』
  第四話からのつづきです。

機関部を作り直した結果、輪ゴムの全弾暴発は解消されました。
ちゃんと1発ずつ発射されるセミオート式。
各パーツは複雑な形状となってしまい、また擦り合わせも
極めてシビアで、普段仕事で扱うベビーサンダーですが、
握るその手はかつて無いほどプルプル震えました。
左手親指は火傷を繰り返し、皮が分厚くなりましたw

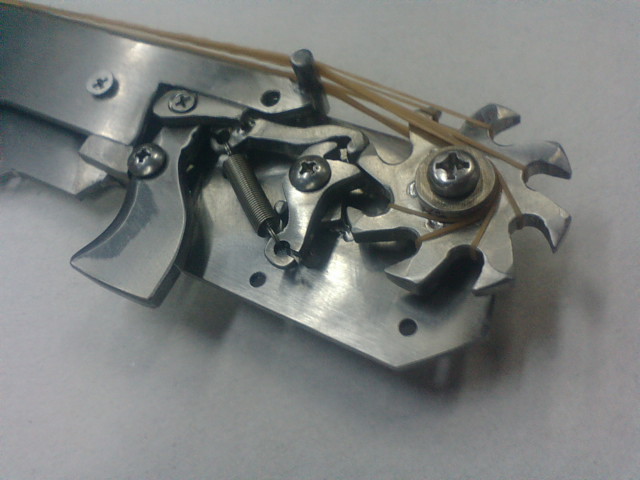

では、そのメカニズムをご説明いたします。

swkikan

《↓※テキストの色は↑図のパーツ色と同じになってます。》
1.輪ゴムを装填すると歯車は前方に回転する力が働く。
 それをツメが制止している状態。
2.トリガーを引くとアームが前方へと移動。
 アームと噛み合ったツメも引っ張られる。
3.ツメ歯車から外れた瞬間、歯車が回転する。
 輪ゴムを発射。
4.同時にトリガーアームを押し上げツメから外れる。
 バネの力でツメは元の位置に戻ろうとする。
5.歯車が一段送られツメが復帰し、再び歯車を制止する。
 次弾発射スタンバイ状態。
6.トリガーを戻すとアームツメと噛み合う位置に戻る。


今回も想像した構造を図を描き、それを元に実際に製作。
予想通りに上手く機能するかは作ってみるまで分からない。
そんな不安を抱きつつ、パーツ一つ一つを加工していきました。

パソコン上ではドローソフトで1分ほどで描けるパーツも、
実物は5mmのステンレス。作るには10倍以上の時間が要ります。
うっかり削り過ぎても『Ctrl+Z』は出来ませんw





はぁぁ・・


あとどれ程のパーツを切ったり削れば出来上がるのか。。

手間暇的には俺史上、未曾有の製作物になりそうです。

完成しても、それはただのオモチャごときですがw




「何の為にこんな事してるのか?」とか、
「こんなもの作ってどうするの?」とか、
そう思う貴方は正しい。作ってる本人ですら同意ですし。
強いて言うなら、あまりに見返りの少ない“自己啓発”かなとw



第六話につづく
