かつてステンレスで作った『シルバーウルフ』は、
ゴム銃という攻撃力の低さとは不釣り合いなほど、無駄に重く、
「殴った方が強い」「銃器じゃなくて鈍器」などと、
するどいツッコミを浴びまくりの初作品となった。

それから半年 ─────

幾つもの作品制作を経て、復活を遂げた愛すべき鈍器。



『カチャロット』

これはCQC(Close Quarters Combat 近接格闘)戦術で
打撃武器として用いることも想定し開発されたゴム銃である。

いや、そもそもゴム銃で戦場に行かないだろw

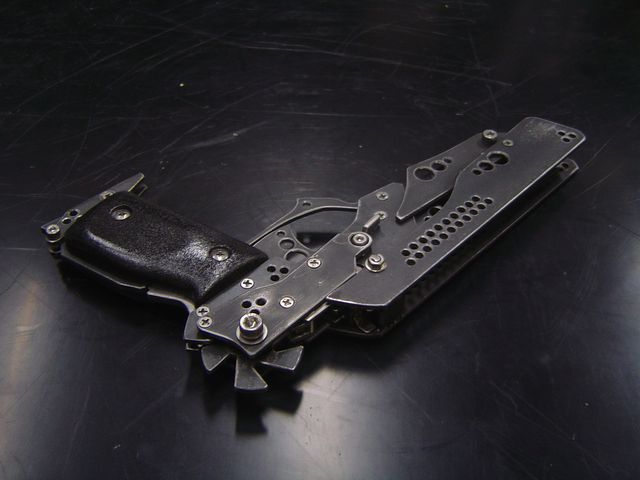

■使用素材
 本物の拳銃とは似て非なるデザインだが、サイズや重量は近いものがある。
今回使用した素材は、鉄(SS400)。“黒皮”(英語でミルスケール)と呼ばれる表面が酸化した黒い膜に覆われた鋼材で、くすんだ鈍い輝きがリアルな雰囲気を醸し出す。

■主要諸元
回転翼式オート連発銃
セミ・フル モード切替機能搭載

輪ゴム装弾数:15発
翼形状:5枚歯車形
銃全長:260mm
銃身長:205mm
重量:約1000g

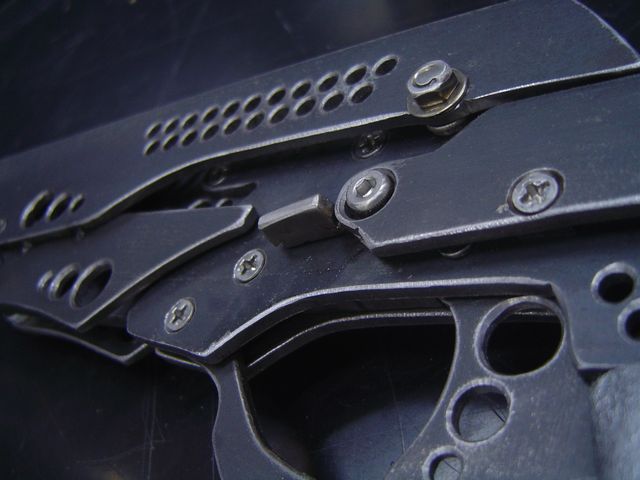

■3モード切替レバー
セーフティ⇔セミオート⇔フルオートの切り替えをトリガー上のレバーで行う。フルオート時に一瞬で弾が出尽くすのを防ぐための遅延装置は、グリップ後部の付け根にその利き具合の調整器を設置。銃を握る力でコントロールするわけだが、調子はイマイチ。

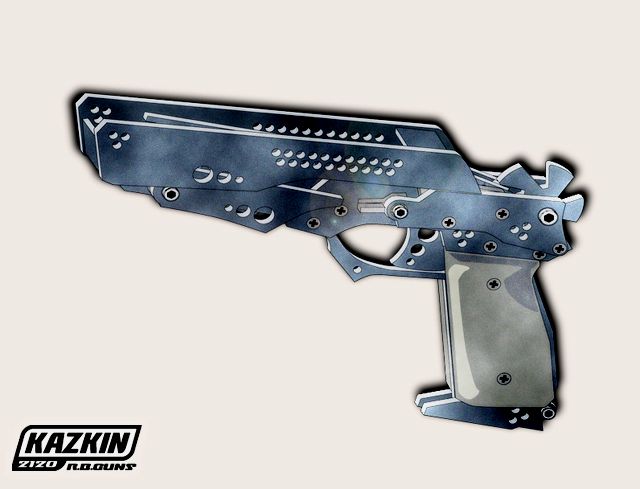

■組立完成図

機関部がゴチャゴチャで分かり難いですね。。
またフルオート時の遅延装置はこの図にはありません。実際の製作では、この軽視していた遅延装置で悩まされる羽目に遭いました^^;

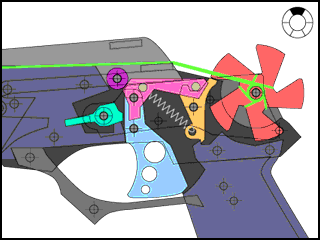

■機関部の仕組み
トリガースイングアーム
シア回転翼切替レバー
で構成された機関部。
トリガー動作と連動してバレルカバーが上下に動くギミックにより、輪ゴムが通過する為のクリアランスを十分に確保。


【セミオート時】発射待機中はゴムの力で回ろうとする回転翼を、シアが制止している状態。トリガーを引くと、連動したスイングアームシアを引っ張る。 シア回転翼を解放すると同時に、スイングアーム切替レバー後部に当たり跳ね上げられシアから外れる。シアはバネの力で即座に元の位置へと復帰し、回転翼は1枚送られて再停止する。これにより1発ずつ発射する仕組みだ。
またスイングアームの角が車輪を動かし、バレルカバーが上下する。
 そして、3モード切替レバーをセーフティの位置にすると、回転翼を解放する前にスイングアームが跳ね上がり弾が射出されず、フルオートの位置にすると、スイングアームが跳ね上がることなく回転翼は解放されたままになり、全弾射出される。・・・って仕組みを文章で表すのって難しいナ。。

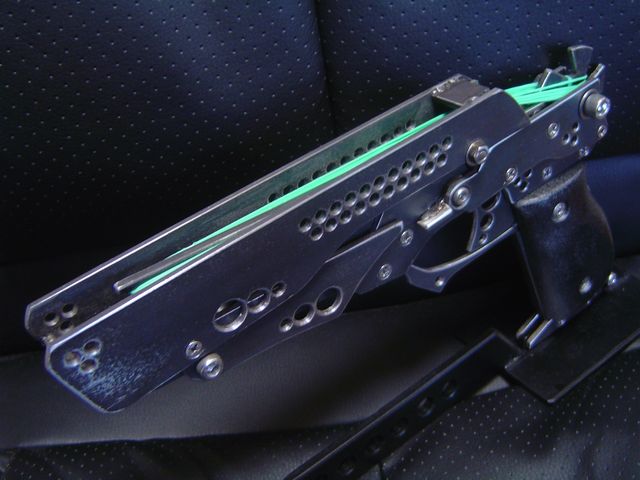

■カバー開閉アクション
装弾はバレルカバーを回転させ開いてから行う。ロック機構はなく、銃を振り降ろすとカバーが勢いよくオープン、振り上げるとカバークローズ。硬くて重い鉄なので、このアクションそのものが打撃武器かのよう。動作音も派手だし。取扱いには周囲に注意が要る。

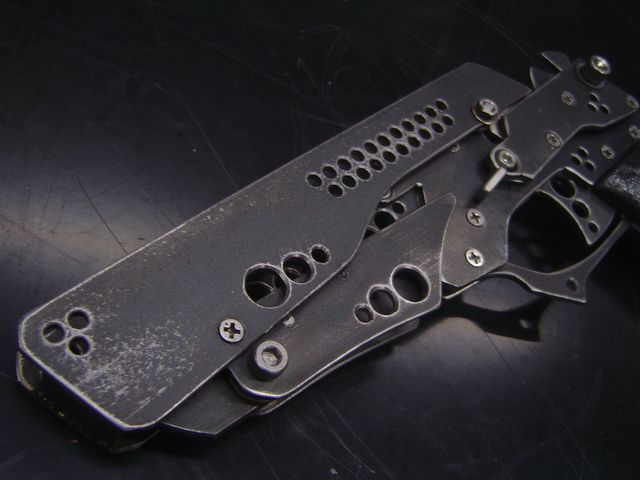

■モチーフは鯨
黒皮の鉄板は、艶・色合い・傷の感じなど、鯨の皮膚の質感に似ている気がしたので、ネーミングにはマッコウクジラ(英名:sperm whale)の別名、カチャロット(Cachalot)に。そのマッコウクジラの頭部をイメージした銃先端部。
お目目がバッテンになってますw

■新旧対決!
ステンレスの輝きが美しいシルバーウルフ。カチャロットと比べるとその無骨さが際立つ。半年が経ち銃のデザインにも進歩がみられるか(?) 鉄製のカチャロットは、錆び保護のために定期的にオイルを塗り込む必要がある。銀狼と違い、手間の掛かる相棒だ、ヤレヤレ。

■作品紹介ムービー
ギミックも豊富な『カチャロット』をぜひ動画でご覧下さい。


■製作後記
 初めてセミ・フル切替式の機構を盛り込んだ『カチャロット』ですが、いい加減な設計の遅延装置が災いし、“フルバースト・モード”と言えるほど、フル時は一瞬で撃ち尽くしてしまいます。小気味よく「タ・タ・タ・タ・タ・タ・・」っと発射されるフルオート式連発銃の製作をリベンジしようと心に決めました。
《'10/3/6追記》
というわけで再挑戦したフルオート式連発銃↓
【白いサブマシンガン『イエティ30』 -Yeti30-】

輪ゴム銃 輪ゴム鉄砲 ゴム銃 ゴム鉄砲 自作 DIY 製作 作り方 販売 銀狼 鉄製 抹香鯨 マッコウクジラ シルバーウルフ カチャロット Cachalot KAZKIN2120 KAZKIN2120 R.B.GUN R.B.GUN
